振動光纖周界報警系統
大型遠距離周界報警先鋒

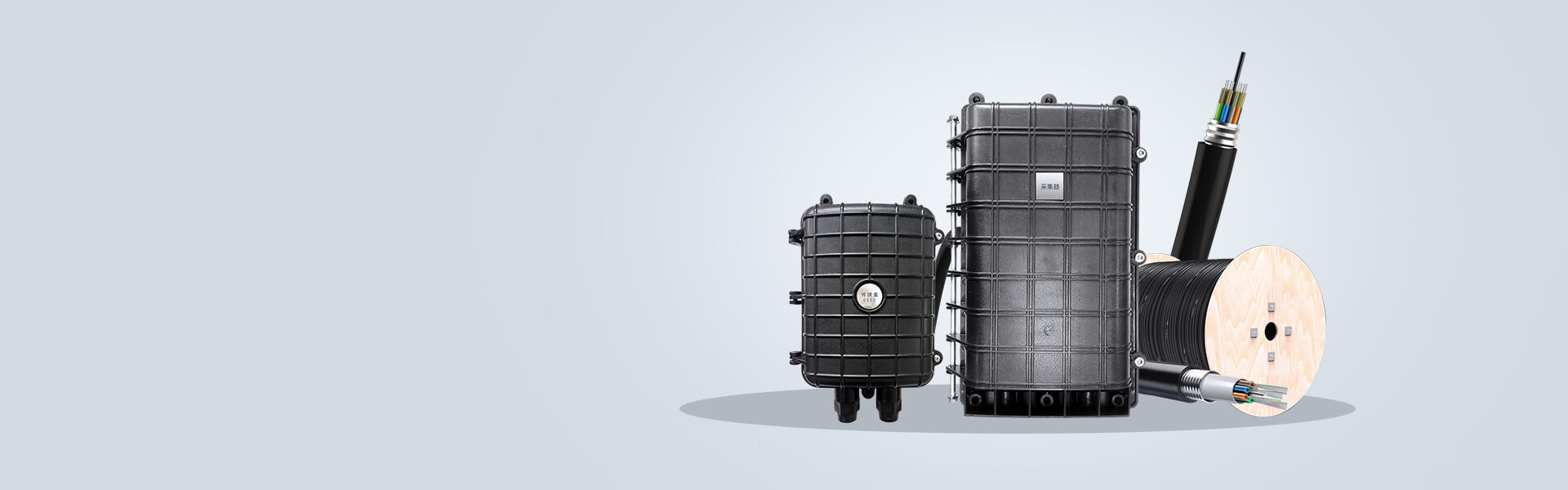

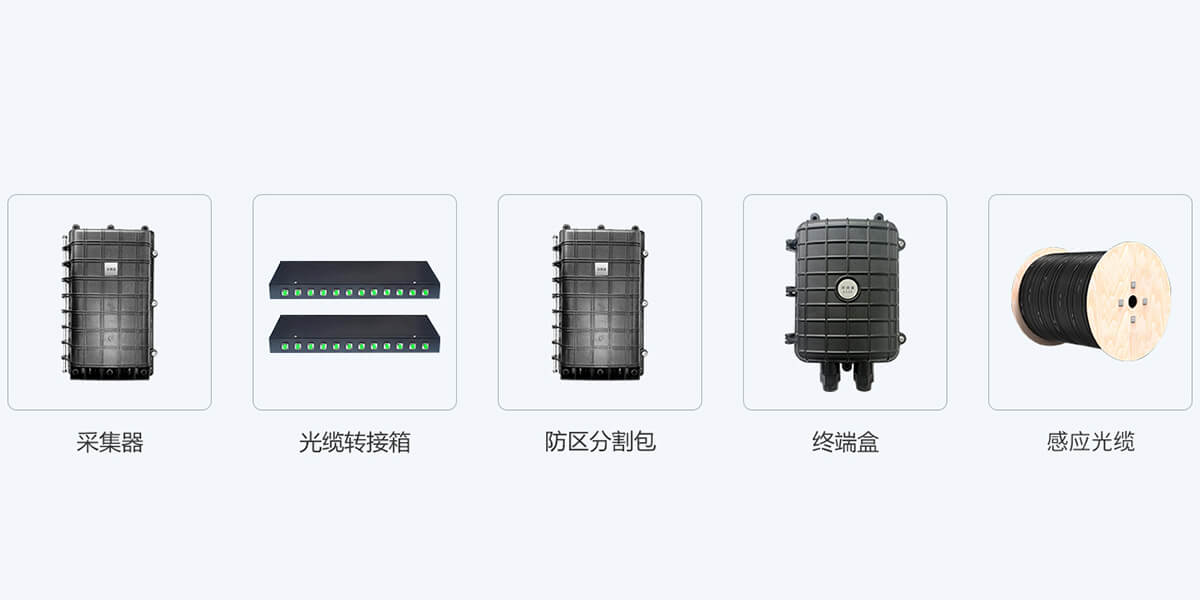

系統組成

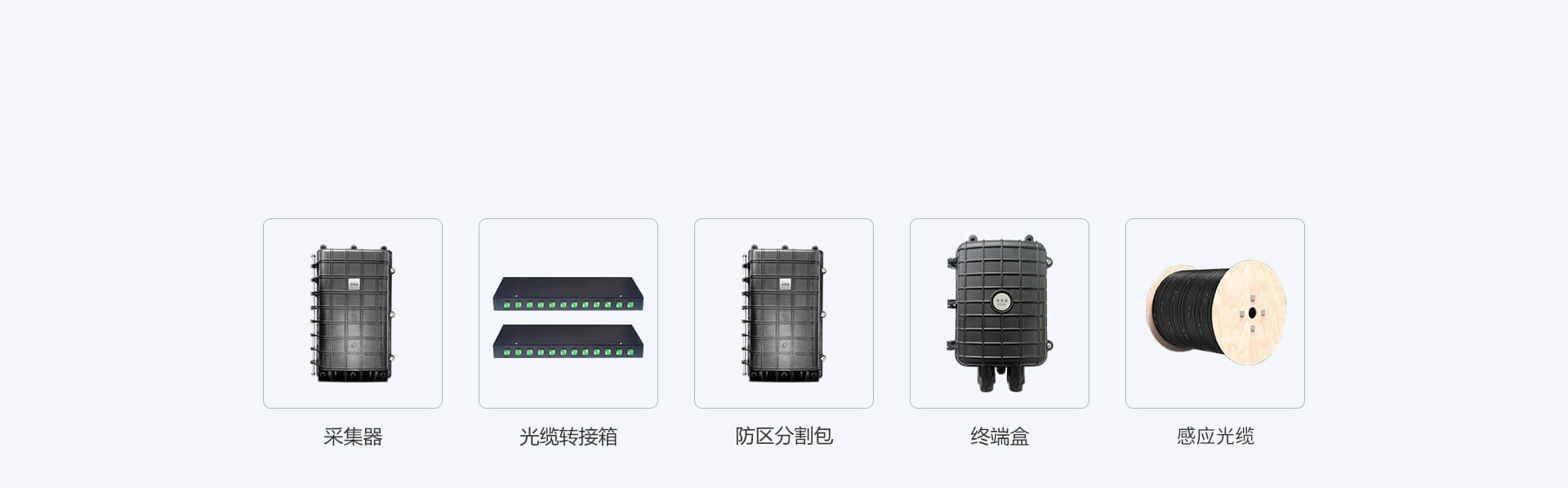

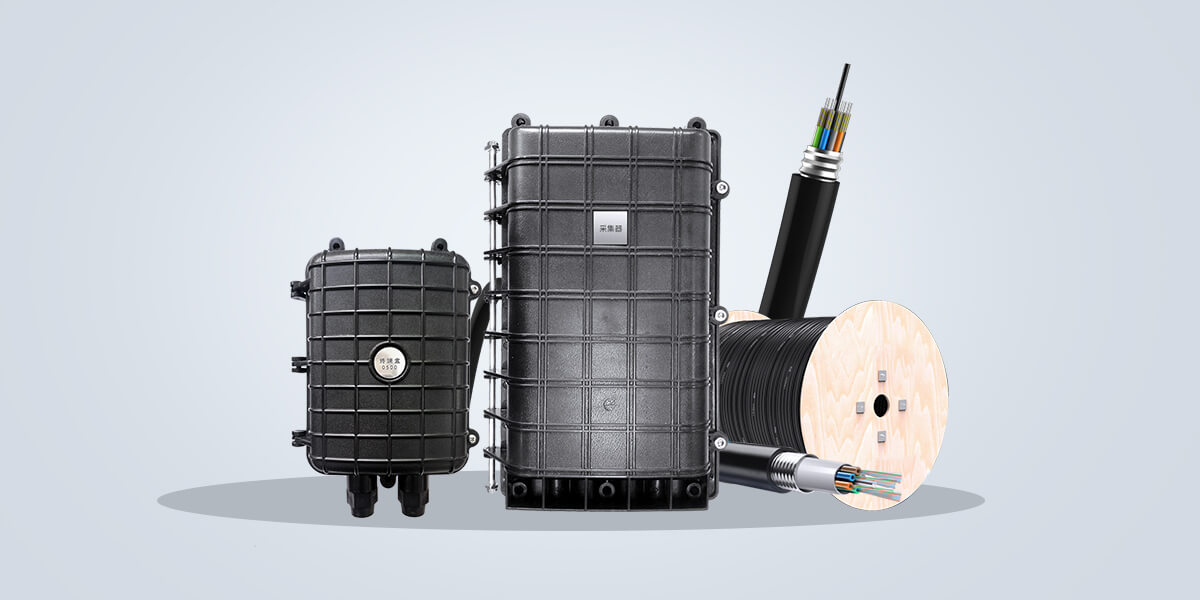

振動光纖系統主要由報警主機、報警軟件、采集器、終端盒、防區分割包、光纖轉接盒、感應光纜、通訊光纜等組成

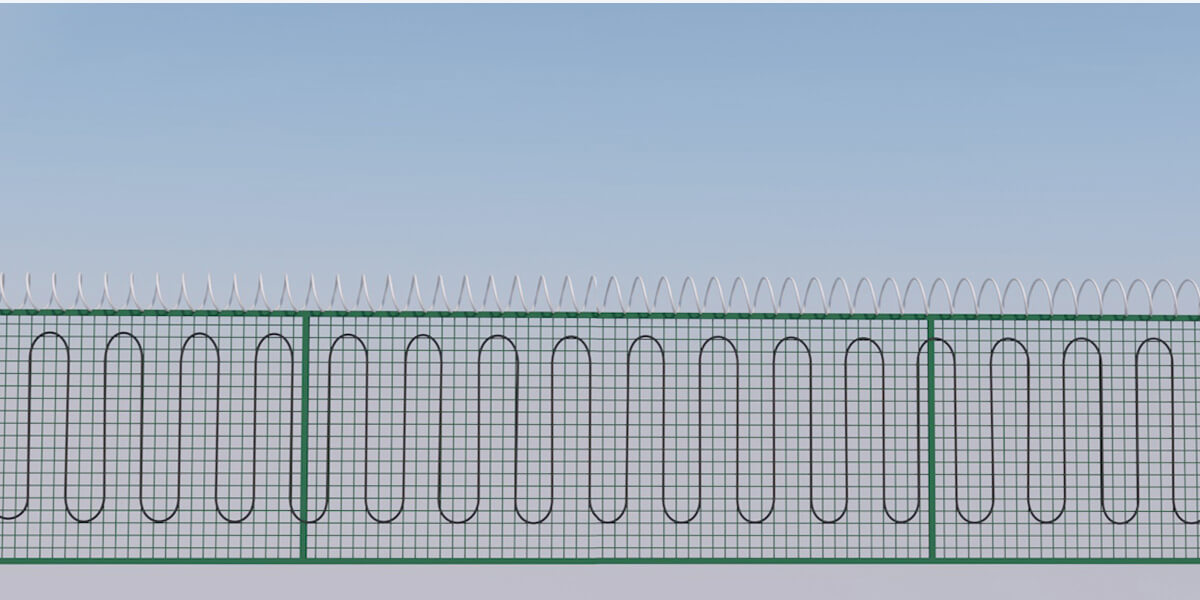

光纖探測，抗干擾性更強
系統采用光作為探測源，能夠?qū)崿F(xiàn)更遠距離的防范，且抗干擾性能更強

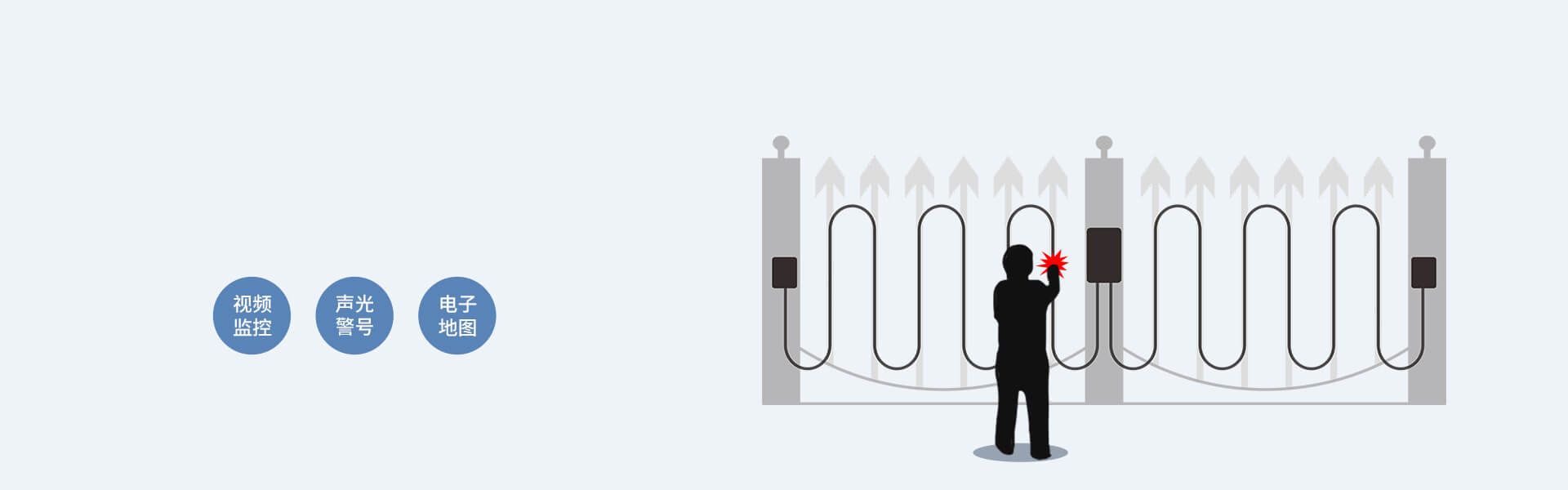

可靠的系統聯動
支持通過報警主機、平臺聯動現場視頻監控、聲光警號、電子地圖等信息

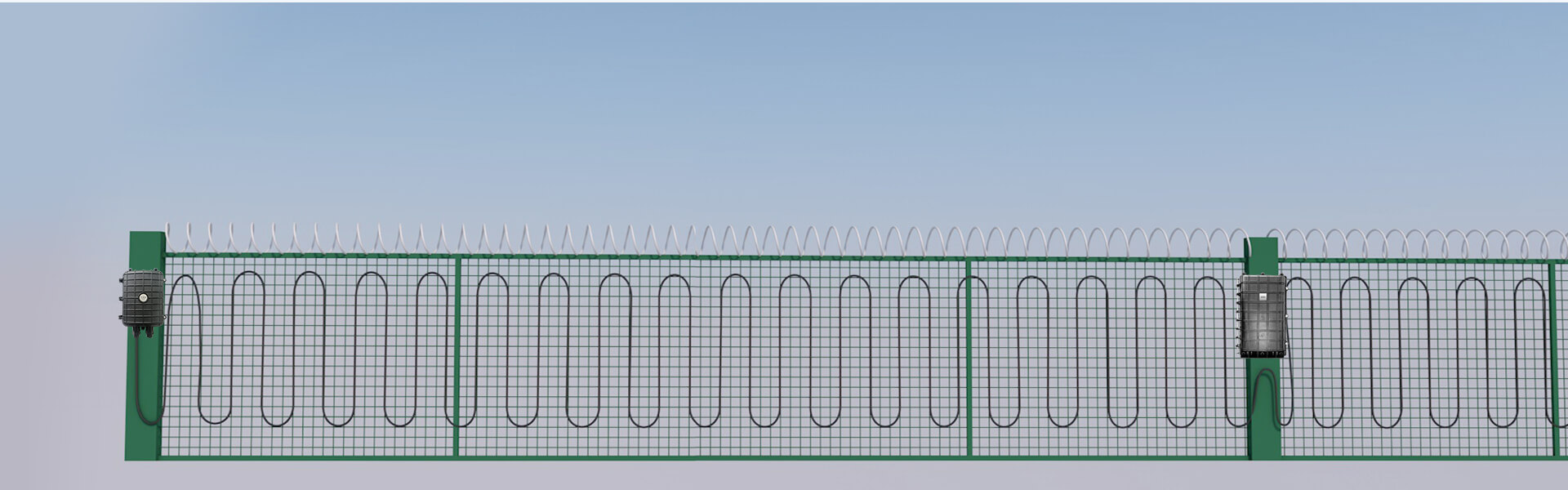

戶外無源設計，安裝簡單，布線方便
系統僅采集器需要供電，其它部分（通訊光纜、分割包、終端盒）采用無源設計，安裝過程中一路鋪設即可，無需要復雜布線，大大節約施工布線和人工成本
專用調試軟件，靈敏度可調
采用振動光纖專用調試軟件，支持對系統靈敏度進行調節

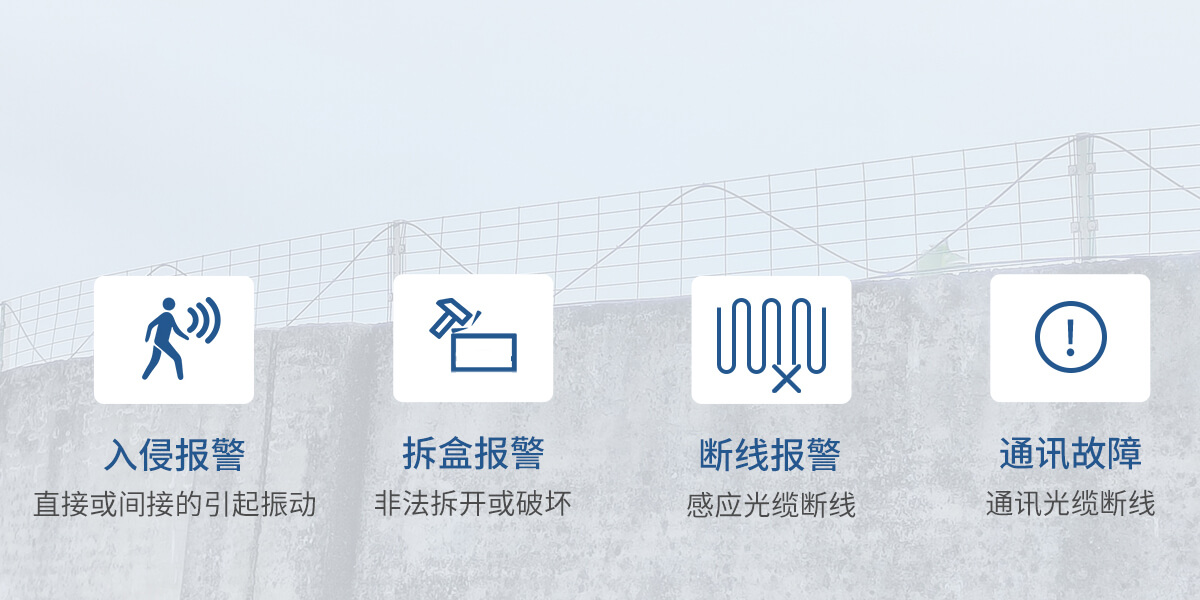

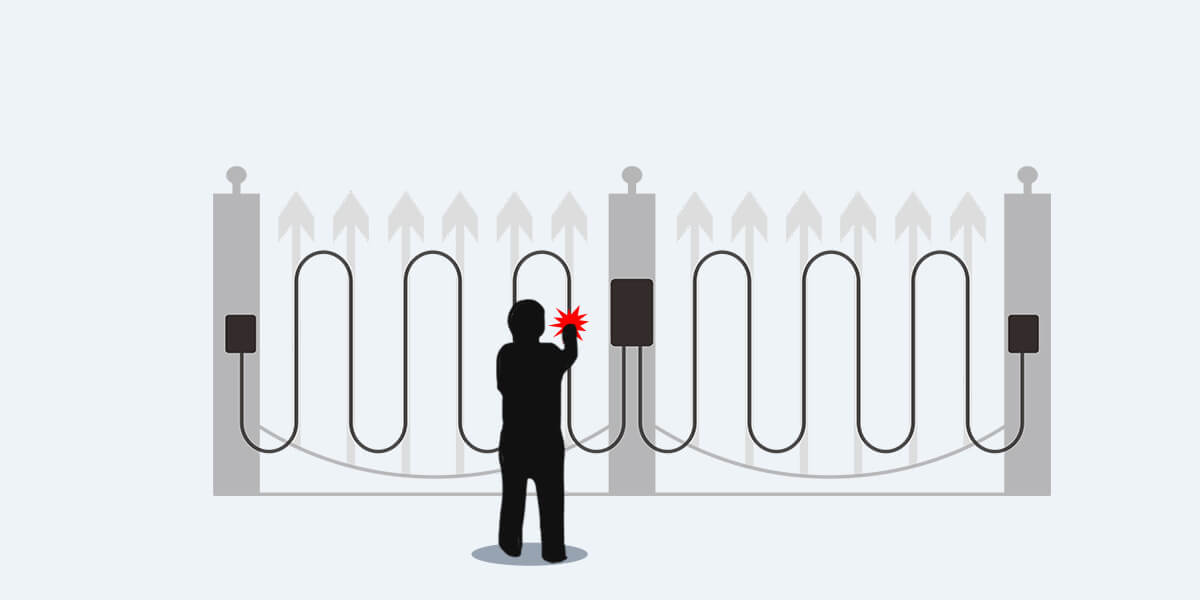

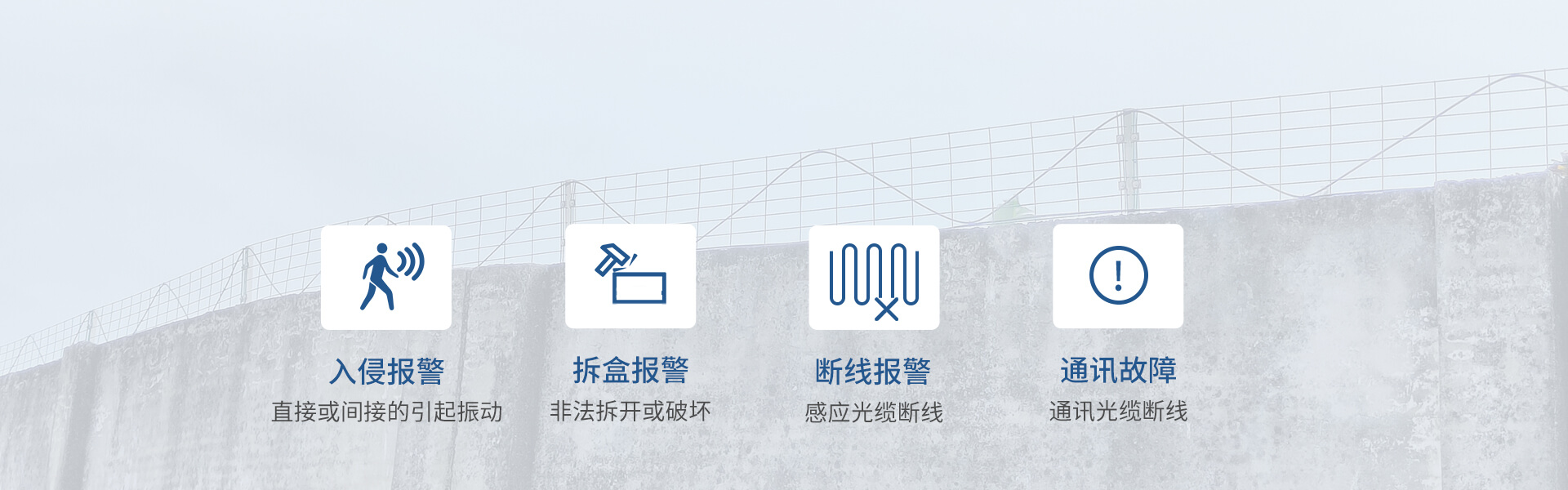

多種報警類型

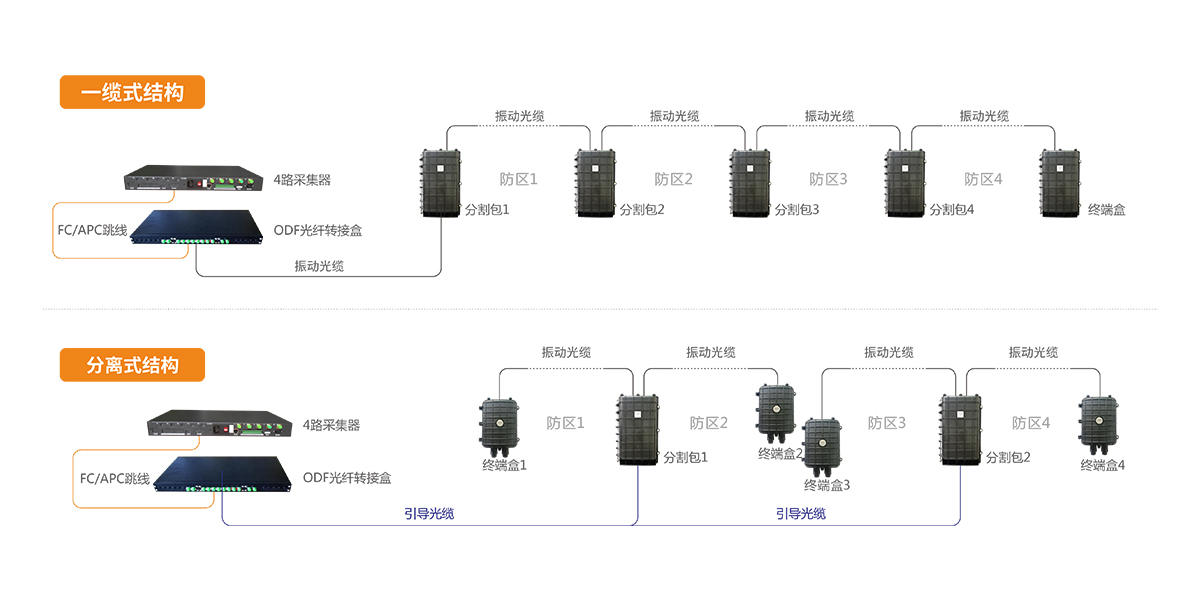

一纜式簡單便捷
分離式精準靈活

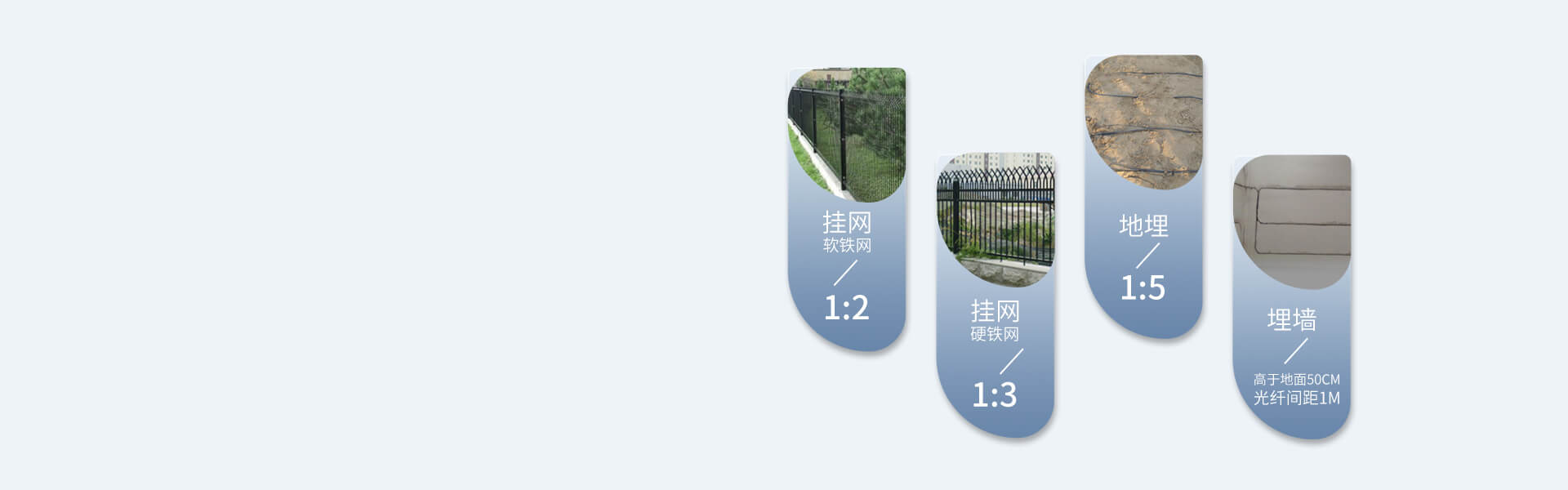

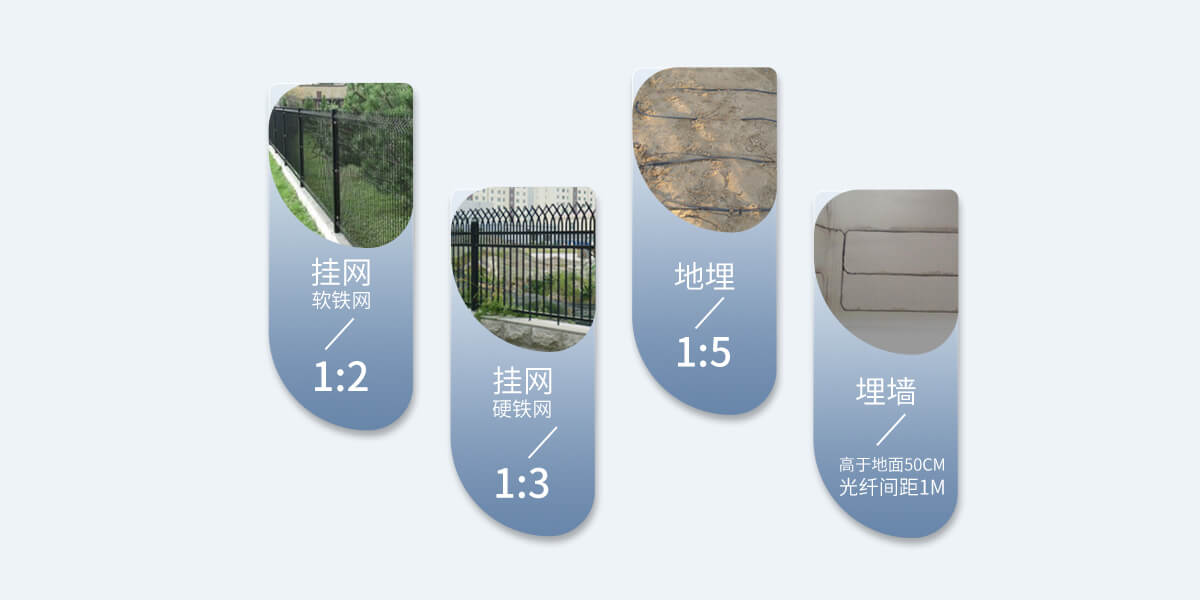

光纜長度配置

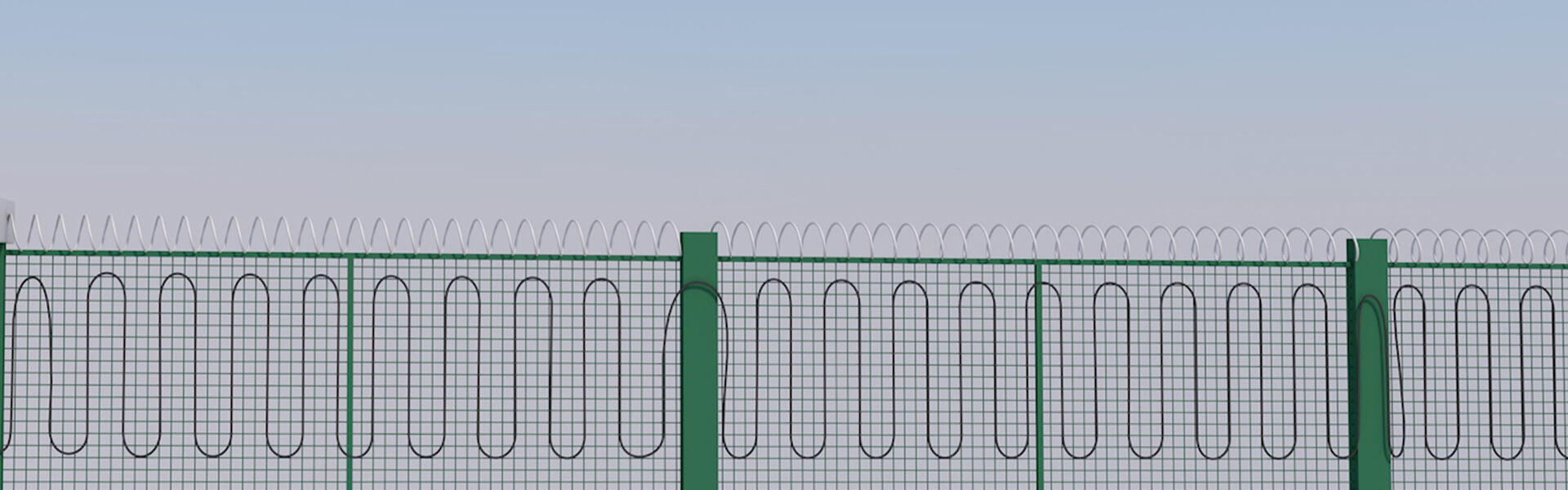

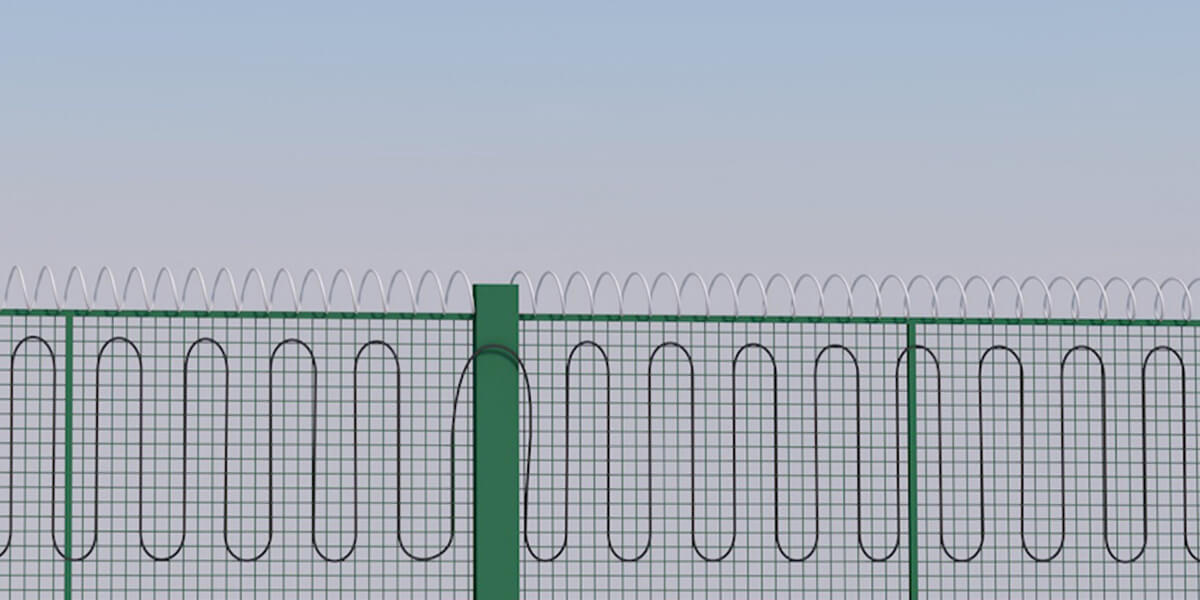

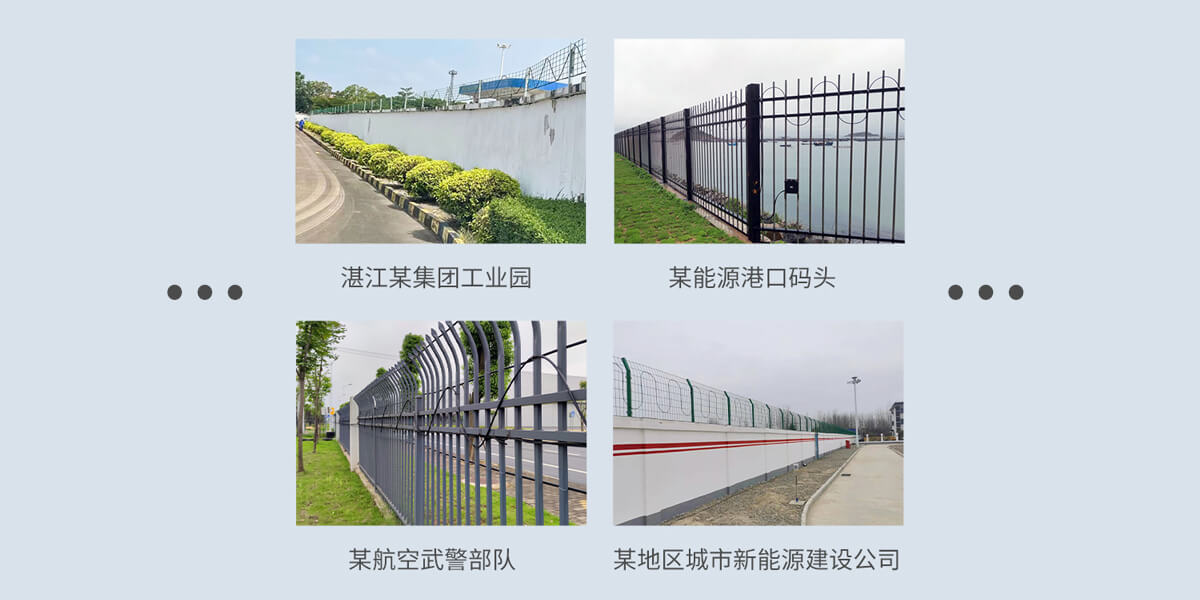

應用案例

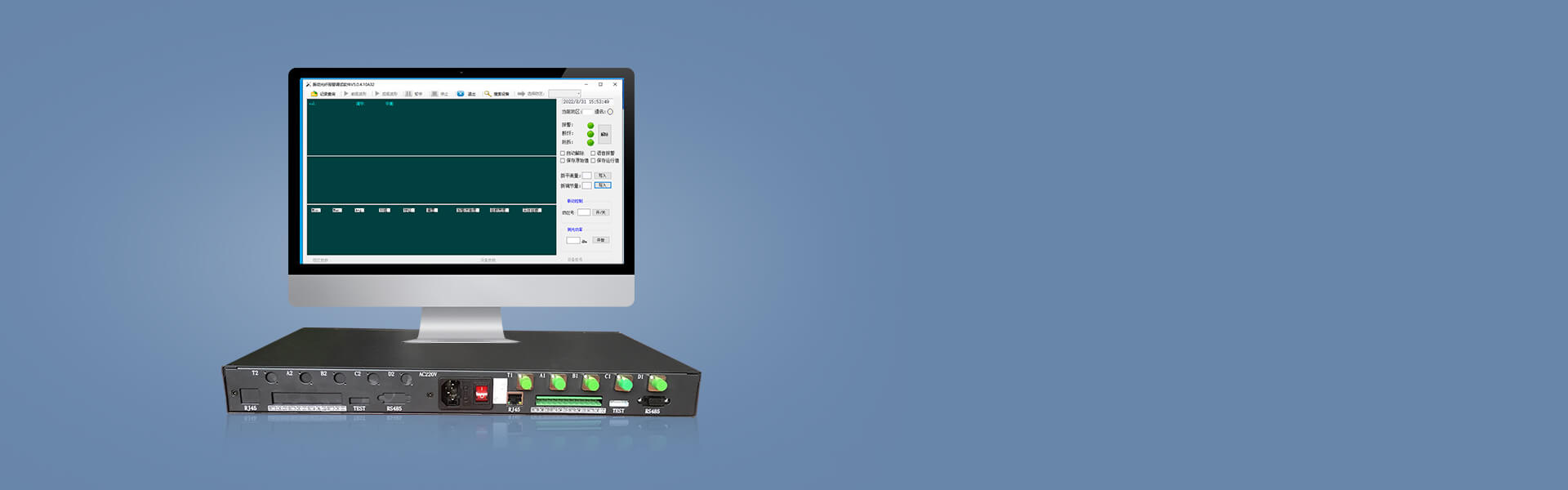

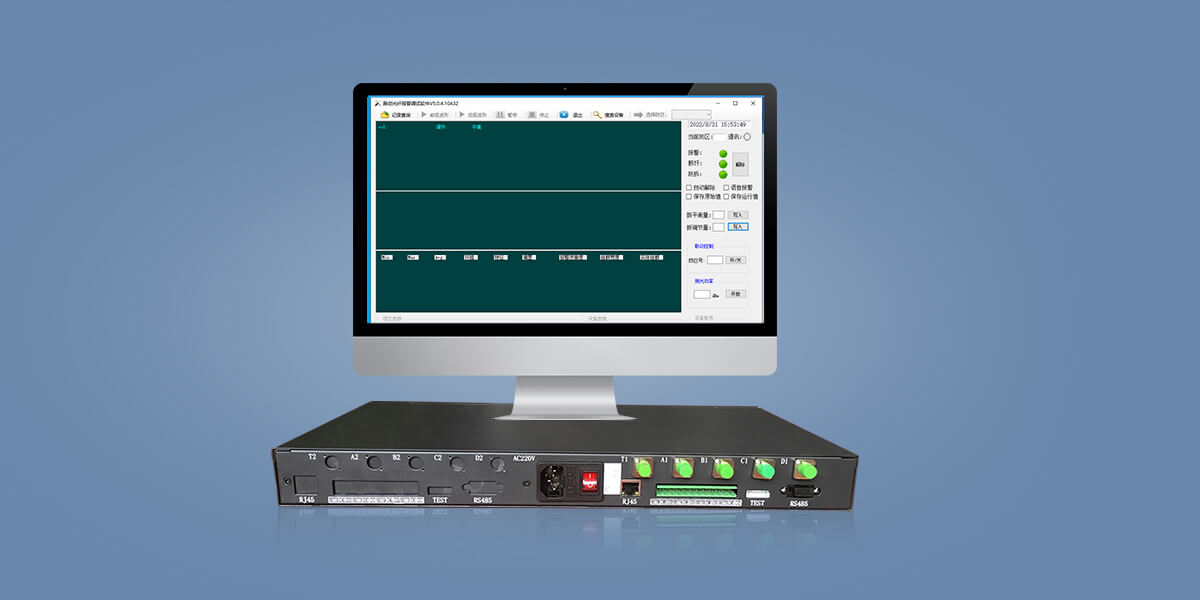

網絡型光纖振動探測器(四防區/八防區)
S4/S8防區采集器是網絡型振動光纖系統中的核心部分，可安裝在控制室或周界圍墻的弱電柜中，主要用于采集振動傳感光纜經過外力振動后產生的光信號，并對該信號進行分析處理，提取信號的特制值，通過通訊光纜傳輸?shù)焦た貦C(jī)上進一步的分析處理。采集器內部結構采用模塊化設計，維護簡單方便，針對寒冷的區域，采集器內部還增設了溫控模塊可以使采集器內部的溫度保持在一個恒定的值。
功能特點
1.支持軟件進行管理，支持電子地圖功能、視頻聯動、記錄查詢管理等功能。
2.支持網絡調試軟件，根據IP地址搜索設備，并修改參數信息。
3.支持通過網絡調試軟件調節在局域網內設備的靈敏度。
4.支持通過網絡，實現遠程監控、調試、維護。
5.支持振動探測、斷纖、防拆等多種報警方式。
6.設備自帶 LAN 接口及 IP 地址，基于 TCP/IP 協議，通過網絡拓?fù)洌蓪?shí)現系統防區的拓?fù)浼皵U(kuò)容。
7.實時檢測設備運行狀態、數據，參數設置針對性強，操作簡捷。
8.設備上電后，設備自動啟動工作，無需人工手動操作。
9.設備支持獨立運行，提供開關量報警輸出，常開或常閉可選。
10.支持接入其他報警系統，亦可搭配軟件操作使用。
11.單防區最長1KM，實際防區長度取決于光纜長度。
12.可通過網絡調試軟件查看實時振動波形或調取波形參數。
13.可設置為手動解除報警或自動解除報警，自動解除報警時間可調。
技術規格
電氣參數：工作電壓：AC220V
系統功耗：6W-8W
警戒功耗：<5W
報警功耗：<15W
防護等級：IP21
光纖接口：10路FC法蘭接頭，F(xiàn)C/APC接口（出廠標配）
通訊口：RJ45 100M網絡口
工作濕度：0～95%R.H
設備工作溫度：-10℃～55℃
尺寸：長×寬×高=432 ×207×44mm
重量：3kg
箱體材料：1.2mm冷軋鋼板
箱體顏色：主體黑色
安裝方式：上機架或平放在桌面上
指示燈：電源指示，狀態指示
調試接口：TCP/IP網絡接口
單防區探測長度：1000m
組網采集器個數：同網段255個采集器
系統最大防區個數：≤254*4
頻率響應范圍：500Hz～100KHz
報警響應時間：≤2S
復位響應： ≤1S
振動傳感覆蓋率：100%
誤報警率：≦2%
工作狀態：在線24小時實時監測
報警靈敏度：用戶可調
光源壽命：15年以上
最大輸出光功率：10W
報警信號輸出：Webservice通訊協議、開關量信號接口
工作波長：1510～1590nm
光纖類型SM、9/125、900μm
分割包參數AL-VOC-2521
材質：ABS工程塑料。
光纖波長：1550nm。
工作電源：無源設備。
帶寬: ±20 nm。
最大插入損耗：3.5 dB。
最大溫度系數: 0.002 dB/℃。
光學性能：無附加衰減。
拉伸：能承受＞1000N的軸向拉伸力。
壓扁：能承受2000N/10cm壓力1min。
密封性能：符合IP65標準。
絕緣電阻：盒內絕緣電≥2×10MΩ/500V（DC）。
抗電強度：盒內施加15KV（DC）1min不擊穿、無電弧。
沖擊：能承受16N.m。
使用壽命：＞20年。
防水等級：IP65
尺寸： 386mm×250mm×120mm。
工作溫度：-40℃～85℃。
防區終端盒參數AL-VOC-0500
材質：ABS工程塑料
光學性能：無附加衰減。
密封性能：充氣壓力為100KPa±5 Kpa，浸泡清水中15min無氣泡逸出。
拉伸：能承受＞1000N的軸向拉伸力。
沖擊：能承受16N.m沖擊三次。
防水等級：IP65
工作溫度：-40℃～85℃。
含光纜熔接
*本產品相關參數數據源自艾禮安實驗室，實際應用中可能受到現場環境（包含但不限于通信網絡、安裝方式、氣候環境、溫濕度等）影響而有所差異，請以實際使用表現為準，如有疑問，請咨詢客服。
*艾禮安保留因改進產品而變更產品設計的權利，屆時恕不另行通知。
