一、 概述

本探測器是一款光電型感煙火災報警器，能夠探測火災時產生的煙霧及時發出報警信號，報警器采用獨立的MCU控制，能夠智能判斷火災時產生的煙霧并報警。報警器采用了光電感煙器件及優良的生產工藝，工作穩定，外形美觀，無需調試，可廣泛用于住宅、休閑廳、咖啡廳、歌舞廳、店鋪、倉庫等場所進行火災安全報警監測。 報警器內置高音量蜂鳴器，報警時發出由低至高的漸進式高分貝報警聲。紅色指示燈指示報警器的各種工作狀態。

二、 特點及技術指標

1、供電電源：DC3V（兩節1.5V AAA電池）

2、靜態電流：≤5uA

3、火警電流：≤70mA

4、無線通訊頻率：433MHz

5、無線距離：空曠 ≤100米

6、 使用環境：溫度-10℃～55℃；

相對濕度≤95％（40℃、無凝結）

7、指示燈：紅色LED燈

a）、正常：約50s閃亮一次；

b）、火警：約0.5s周期閃亮3次后，熄滅3s的方式，循環動作；

c）、故障：約30s周期閃亮1次；

d）、開機：約0.5s閃亮1次后，熄滅；

e）、自檢：約0.5s周期閃亮3次后，熄滅;

8、按鍵：短按（200ms--5s)為自檢，長按（大于5s）為消音；

9、保護面積：≥20m2 具體參數參考《火災自動報警系統設計規范》（GB50116-98）

10、使用年限：＞10 年（不包含電池）

11、外形尺寸：82*82*44mm（長*寬*高）

12、殼體材料：ABS（白色）

13、產品重量：約 100g

14、執行標準：GB 20517-2006

三、適用場合

1、適用場所

可廣泛應用于住宅、店鋪、倉庫、賓館、公寓、廠房等場所。建議安裝在房頂中央，遠離死角區域。

2、不適合的場所

a)、塵埃、粉沫和水蒸氣大量滯留的場所；

b)、有可能發生腐蝕氣體的場所；

c)、廚房及其正常情況下有煙停留的場所；

d)、溫度、濕度過大，存在霧化的場所；

e)、通風速度大于15米/秒的場所；

f)、室內高度大于12米的建筑空間。

注意：報警器為光電式感煙火災探測報警器，僅對火災發生時能發出聲音報警提示，但不能起到滅火功能。我司對火災造成的任何財產損失不予承擔任何法律責任。

四、安裝與使用

1、報警器安裝說明

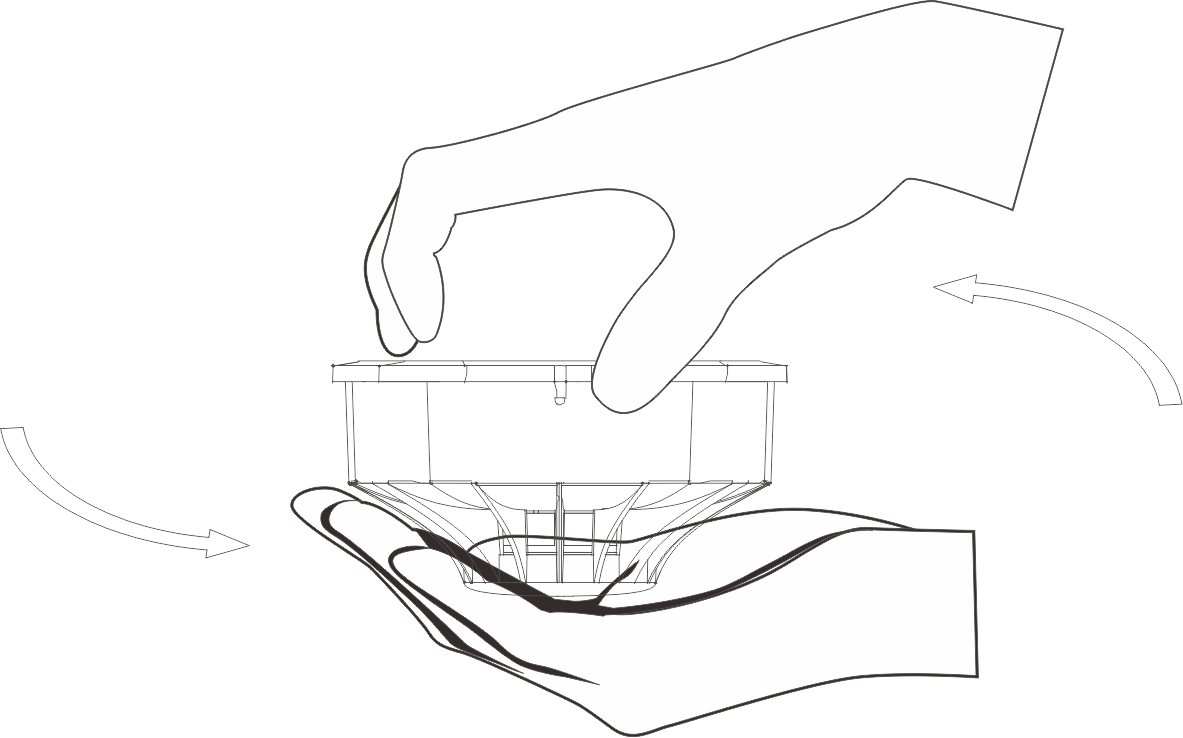

1.1、底座固定：逆時針方向轉動取出底座，通過螺絲或膠貼將底座固定于安裝位置。

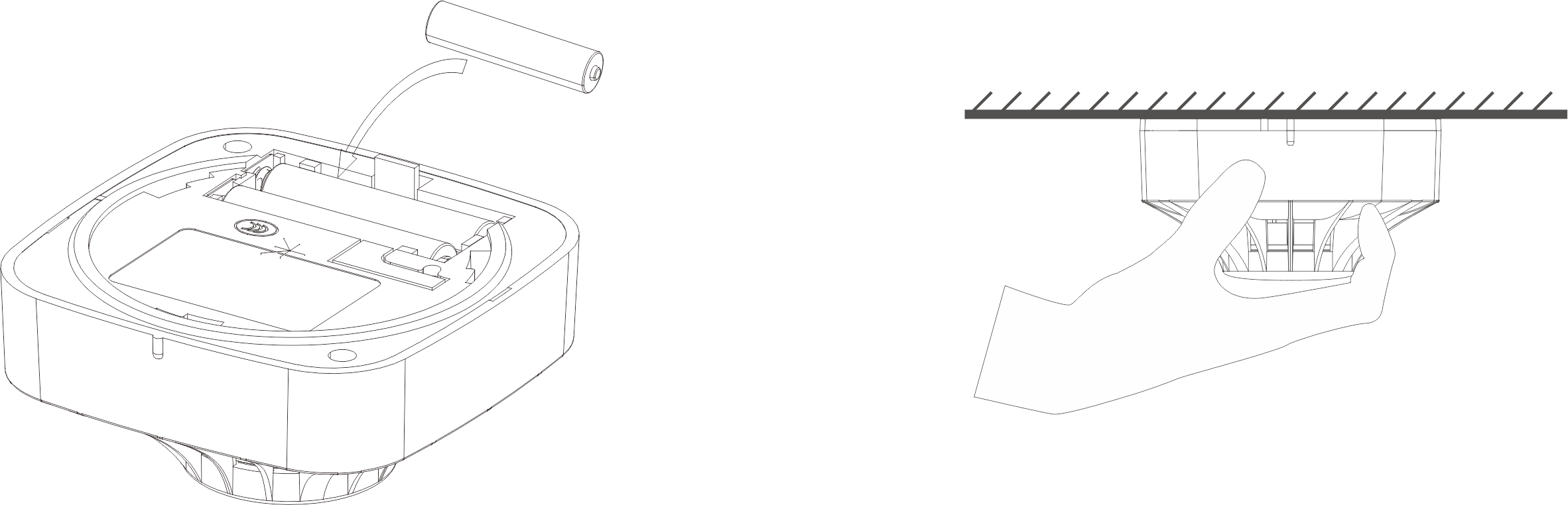

1.2、電池安裝：根據電池倉提示安裝好電池（注意電池極性，裝反報警器不工作）。電池安裝后，報警器會“滴”一聲提示開機。

1.3、報警器安裝：報警器裝好電池，按下測試按鍵，確認報警器正常工作；將報警器固定到底座上。

注意：將用手握住報警器，將報警器和底座標識對齊扣上，順時針旋轉即可安裝好

2、安裝注意事項

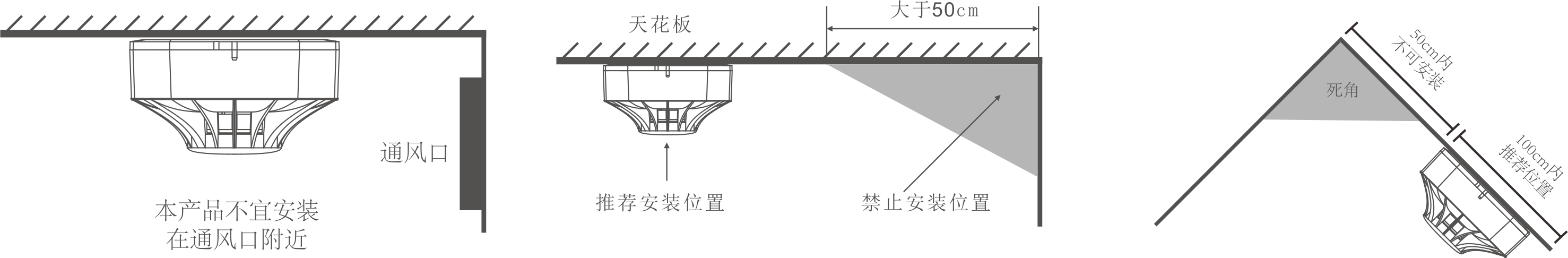

a)、煙感報警器至墻壁、梁邊的水平距離,大于0.5米。

b)、煙感報警器周圍0.5米內不應有遮擋物。

c)、煙感報警器至空調送風口邊的水平距離,大于1.5米,至多孔送風頂棚孔口的水平距離大于0.5米。

d)、在寬度小于3m的內走道頂棚安裝報警器，宜居中安裝,報警器的安裝間距,不應超過15m報警器距離端墻的距離,不應大于報警器安裝間距的一半。

e)、煙感報警器宜水平安裝,當必須傾斜時,傾斜角不應大于45度。

f)、煙感報警器底座應固定牢靠,并應使探頭報警燈面對從主要入口處便于觀察的方向。

3、使用說明

3.1、自檢測試說明

按下自檢按鍵大于0.5秒，指示燈0.5秒周期閃爍三次，同時蜂鳴器“嘀嘀嘀”鳴響三聲；

3.2、煙霧報警說明

當煙霧濃度達到或超過報警閾值時，蜂鳴器以“嘀嘀嘀”三聲低分貝報警開始，分4個等級逐漸上升到高分貝；指示燈同步閃亮；當煙霧保持時，報警持續；當前報警狀態下按下按鍵，報警器進入消音模式，消音時間為約60秒，消音時間到后，報警器正常報警；直到煙霧散去，煙霧濃度低于報警閾值時，蜂鳴器和指示燈恢復正常。

3.3、無線對碼說明

將報警主機進入無線對碼（自學）模式，然后按報警器的自檢按鍵，觸發報警器發射無線信號，至報警主機對碼成功。注：具體操作參閱報警主機說明書。

五、維護與保養

1、報警器安裝后，每月進行自檢測試，若發現故障時應及時處理。

2、在相對常溫、干燥和清潔的環境下，電池續航可達2年，但在高溫、高濕或污染的環境下，會加大電池的自放電量，會大幅削減電池續航時間。

3、在報警器提示欠壓報警時，為保證報警器能正常監視，請及時更換新電池。

4、當報警器在使用中出現故障（欠壓除外）時，請斷開電源，聯系當?shù)亟?jīng)銷商進行售后處理，切勿私自維修和改裝。

5、如果報警器經歷過火災報警，請更換新電池（火災發生后，報警器報警狀態會持續到煙霧散去或電池電量耗盡才停止）
