一、產品概述

JTY-AN-501光電式煙感火災探測報警器（以下簡稱報警器）是一款433MHz無線型煙霧報警器，能夠探測火災時產生的煙霧并及時發出報警信號。報警器采用光電式感煙器件，阻燃工程材料外殼及優良的生產工藝，外形美觀，工作穩定。可廣泛應用于住宅、休閑廳、咖啡廳、歌舞廳、店鋪、倉庫等需要進行火災安全報警監測的場所。

二、產品參數

電源: 兩節5號1.5V LR6 AA 1600mAh環保堿性電池

工作電壓：DC2.5~3V

靜態電流：≤20uA

報警電流：≤35mA

電池使用壽命：≤2年

報警提示：紅色LED、聲光報警

報警聲壓：>80dB(A)（正前方3M處）

工作溫度： -10℃~50℃

工作濕度：≤95%RH

無線通信頻率：433MHz

無線距離：空曠≤100米

尺寸：102.0x40.5mm(直徑x高)

三、產品使用環境

1、適用場所

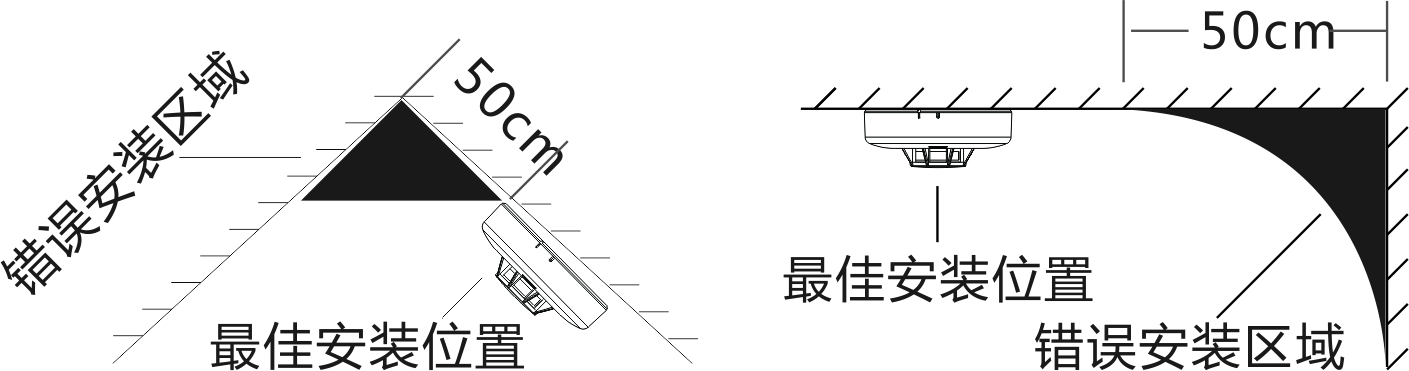

可廣泛應用于住宅、店鋪、倉庫、賓館、公寓、廠房等場所。建議安裝在房頂中央，遠離死角區域。

2、不宜安裝的場所

A、塵埃、粉沫或者水蒸氣大量滯留的場所。

B、產生腐蝕氣體的場所。

C、車庫、廚房及其正常情況下有煙停留的場所。

D、溫度過高、濕度過大的場所。

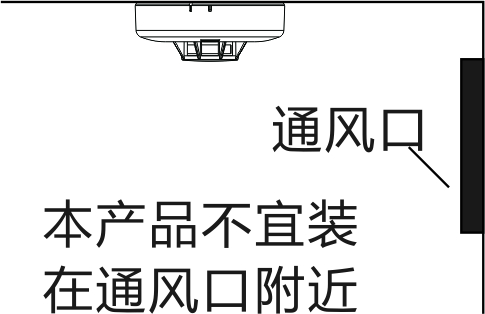

本產品不宜裝在通風口附近

四、產品拆裝示意圖

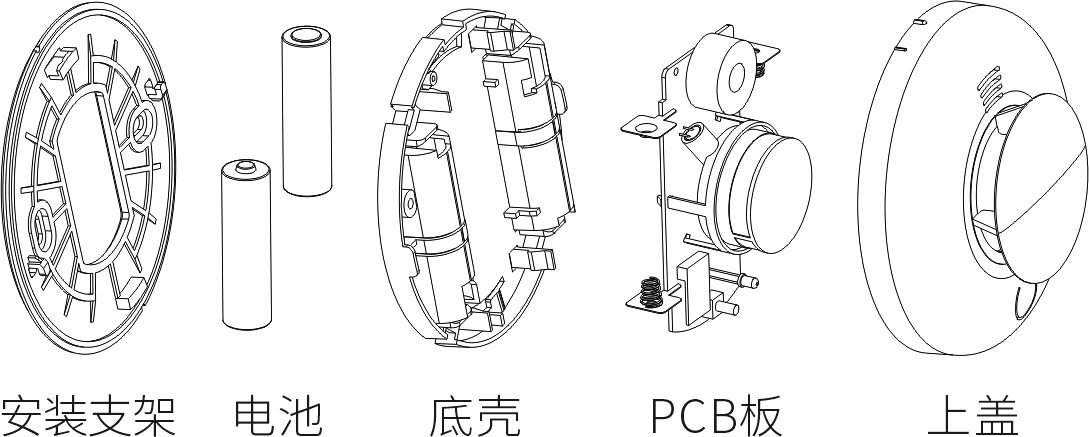

報警器由安裝底座、電池倉、報警器主體等多個部件組成，如下圖所示：

五、產品安裝與使用

1、產品安裝說明

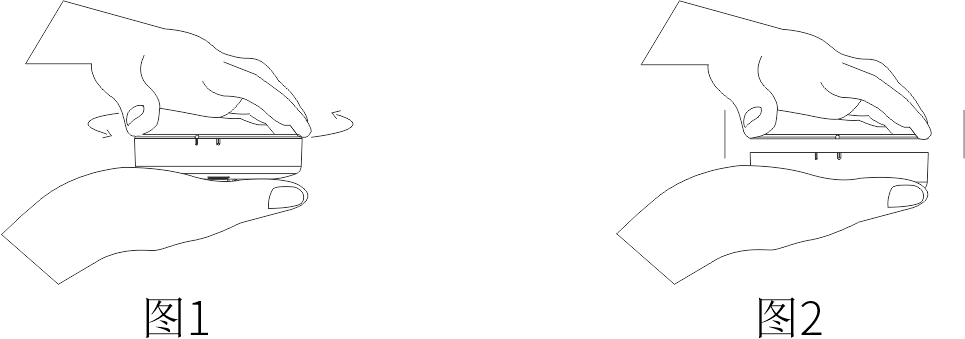

1.1、 打開報警器安裝支架：如圖1、圖2所示，逆時針?lè)较蜣D(zhuǎn)動安裝支架，再向上取下安裝支架。

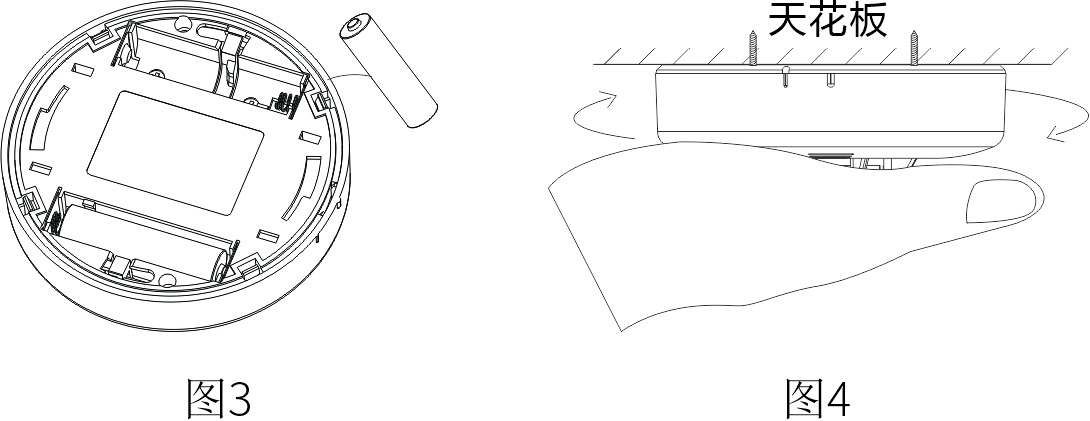

1.2、電池安裝：打開安裝支架后先安裝好電池（安裝時注意電池極性），如圖3所示。

1.3、報警器安裝：報警器電池安裝完畢后，按下測試按鍵，確認設備正常工作后，即可將報警器固定到安裝位置，報警器底部為分離式安裝支架，用手抓住支架按標識逆時針旋轉即可打開（如圖1所示）。底座拆開后，將底座放到需要安裝的位置固定好，最后把報警器對應底座扣上即可，如圖4所示。

2、使用說明

2.1、 指示燈狀態說明

a）待機狀態：紅色LED指示燈每40s閃爍一次。

b）測試報警狀態：按下自檢按鈕時，2s快閃三次，同時蜂鳴器“嘀嘀嘀”鳴響三聲。

c）煙霧報警狀態：當煙霧濃度達到報警值時，LED指示燈快速閃爍，同時蜂鳴器鳴響，如果煙霧一直未散去，LED指示燈會一直快閃直到煙霧散去或按下自檢按鈕（消音）時恢復正常。

2.2、 蜂鳴器說明

a）自檢狀態：按下自檢按鈕時，蜂鳴器“嘀嘀嘀”鳴響三聲。

b）煙霧報警狀態：當煙霧濃度達到報警值時，蜂鳴器“嘀嘀嘀”間隙鳴響，如果煙霧一直未散去，蜂鳴器會一直長響，直到有煙霧散去或按下自檢按鈕（消音）時才能恢復正常。

2.3、按鍵自檢

在報警器正常工作狀態下，按下報警器自檢按鈕，LED指示燈閃爍三次同時蜂鳴器鳴響三聲，表示自檢成功，如按下按鈕無任何變化，請檢查報警器電池是否正常，如電池沒電或是電壓過低時請及時更換電池。

2.4、 噴煙測試

在報警器正常工作狀態下，做噴煙測試，當報警器檢測到煙霧且濃度達到報警值時，LED指示燈閃爍同時蜂器鳴響，代表測試成功。

2.5、 報警說明

當煙霧濃度超過設定標準值時，LED指示燈閃爍同時蜂鳴器響。如煙霧一直未散去，報警器會一直報警，直到煙霧散去或按下自檢按鈕才能恢復正常。

注：報警器長時間報警，會耗費大量的電池電量，如果因發生火災或有大量煙霧長時間觸發報警器，待警情處理后，建議更換報警器的電池，確保報警器后續正常工作。

2.6、 無線對碼說明

首先將報警主機進入無線對碼（自學）狀態，然后按下報警器自檢按鈕，觸發報警器發射無線433MHz信號，報警主機接收到無線信號后，提示自學成功，表示對碼成功。注：具體操作流程請參閱報警主機說明書。

六、使用注意事項

1、請不要將報警器安裝在溫度高、濕度大、灰塵大的地方，并應保持報警器周圍環境空氣清潔。

2、避免將報警器安裝在附近有大量油漆、稀釋劑等產生膠狀懸浮等物品的場所，以免影響報警器正常監測。

3、本產品為光電式感煙火災探測報警器，火災時能發出聲光報警提示，但不能起到滅火作用，我司對火災造成的任何財產損失不予承擔任何法律責任。

七、維護與保養

1、報警器安裝后，需每月對探測器進行自檢（按下自檢按鈕或噴煙測試），若發現故障請及時處理。

2、正常環境下，電池續航可達2年，但在高溫、高濕等環境下使用將縮短續航時間。

3、當報警器電池欠壓時，請及時更換相同型號電池。更換后，若按下自檢按鍵能正常發出聲光報警提示，即為更換成功。

4、報警器應在即將調試前安裝，在安裝前應妥善保管并采取相應的防塵、防潮、防腐蝕措施。

5、若報警器發生故障或其他問題，請不要私自拆卸報警器進行維修，斷開電源并聯系當?shù)亟?jīng)銷商進行售后處理。

6、遇到火災，報警器報警后，建議更換新電池（火災發生時，報警器會一直報警，直到煙霧散去或沒電才會停止）。

八、開箱檢查

包裝盒內:

1、報警器 1只

2、底座 1只

3、使用說明書 1份

4、膨脹塞 2個

5、自攻螺絲 2個

6、合格證
