一、概述

NB-iot智能門磁(以下簡稱NB門磁)是采用NB-iot技術研發生產的一款物聯網通信產品，可連接電信、移動NB-iot網絡。NB門磁是用來探測門、窗、抽屜等物體是否被非法打開或移動的智能報警器。本產品適用于監控各類門、窗的開關狀態，通過磁簧感應原理，快速對門、窗開關的狀態進行分辨，并通過NB-iot物聯網將信號傳輸?shù)轿锫?lián)網管理平臺，管理平臺收到報警信號后，可實現通過微信小程序、PC管理平臺、網絡電話、網絡短信等推送相應的管理員，從而防止非法闖入，捍衛財產安全。

NB門磁具有待機時長、功耗低、安裝方便等顯著優勢，被廣泛適應用于家庭門/窗 防盜、店鋪柜臺防盜及貴重物品抽屜防盜。

二、功能特點

低成本：基于NB-iot無線網絡通信，免布線，節約布線成本；

易安裝：無線通信，內置電池，安裝簡單方便，減少施工時間；

易維護：智能運維，實時監測設備運行狀態、電池電壓狀態；

易管理：可通過微信小程序、PC客戶平臺、網絡電話、網絡短信等接收報警通知，實時查詢門窗開啟狀態并且可通過平臺實現遠程設置NB產品參數設置功能（支持重連次數、重連周期、心跳時間、低電閥值、遠程自檢等功能設置）滿足各種場景的項目應用

低功耗：低功耗，電池續航能力可達一年以上；

三、設備參數

電池：一節CR123A鋰錳電池

電池壽命：1年

工作電壓：DC2.7~3.3V

靜態電流：≤20uA

報警電流：≤150mA

無線傳輸方式：電信、移動NB-iot網絡

感應距離：<30mm

LED燈狀態：門開：紅燈快閃；門關：綠燈快閃； 通信正常：綠燈慢閃

工作溫度： -10℃ ~ +50℃

相對濕度：≤95%RH

材質：ABS防火材料V0級

重量：約171g(含電池)

四、使用環境

Nb門磁適用于居民社區、家庭、公寓、酒店、商鋪等場所；同樣也適用于大型居住社區、企業園區、學校、工廠等場所；以及養養老院、臨街商鋪、產業園區等場所的安全防范。

注意：請不要將該產品安裝于強磁場環境及長期有水的地方或水下。

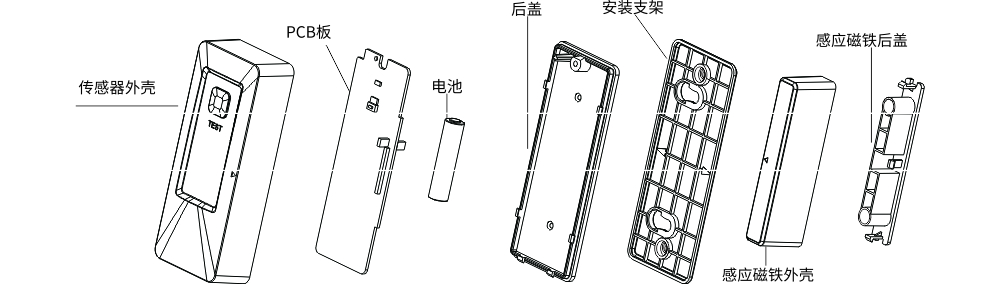

五、產品拆裝示意圖

門磁傳感器由多個部件組成，由感應磁鐵、傳感器主體及安裝支架等組成，如下圖所示：

六、產品安裝與使用

1、NB卡安裝

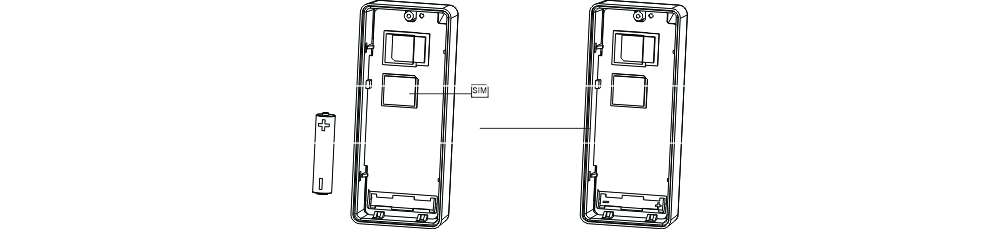

NB門磁的NB卡槽設計在傳感器內部，需打開傳感器后蓋，才能看到NB卡槽，卡槽為彈出式SIM中卡。注：安裝NB卡時SIM卡，卡缺口向外。如右圖：

2、電池安裝

NB門磁的電池倉設計在傳感器內部，需打開傳感器后蓋，才能看到電池倉，安裝一節CR123A鋰錳電池，電池安裝后，測試正常，請蓋上傳感器后蓋。如右圖：

3、傳感器主體安裝

NB門磁分為傳感器主體和感應磁鐵兩個部份；由于傳感器主體端內置電池，重量相對較重，應固定到門框或不移動的一側，避免在開門或關門時，因為震動導致傳感器掉落情況。

傳感器主體安裝方式：底座拆開后，將底座放到需要安裝的位置，同時做好安裝孔位標記，對安裝孔位打好孔，將膠粒塞入打好的孔內，放上底座用螺絲底座固定好，最后把傳感器對應底座掛上即可。

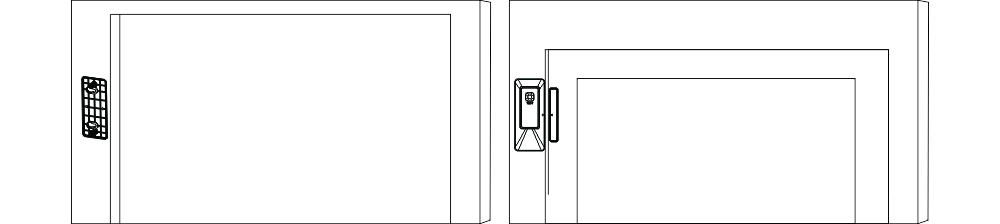

安裝傳感器主體時，可采用螺絲固定到門框上或用強力交粘貼到門框上。如下圖所示：

4、感應磁鐵安裝

感應磁鐵為NB門磁的主要組成部分，安裝方式的正確與否，會直接影響到NB門磁的感應靈敏度，感應磁鐵應安裝到門上或能移動的一側，當門、窗被打開時，感應磁鐵遠離傳感器而報警。

安裝時可將感應磁鐵后蓋打開，用螺絲固定到門上或用強力交粘貼到門上。如下圖所示：

5、使用說明：

5.1、 指示燈狀態說明

a） 待機狀態：無閃爍

b） 上電：紅綠燈交替閃爍

c） 開門：紅燈快速閃爍、關門綠燈快速閃爍

d） 通訊正常：綠燈慢閃

5.2、報警測試

在NB門磁正常工作狀態下，開門使傳感器與感應磁鐵分離30mm以上，紅色LED閃爍，過段時間綠燈慢閃，直到燈滅，同時報警管理端收到報警通知，表示報警測試正常；如開門或按下自檢按鈕，指示燈無任何變化，請檢查電池是否安裝正常，如電池沒電或電壓過低時，請及時更換電池。

七、通訊方式

八、米警小程序添加步驟

注：以上方法僅適用于個人用戶接入艾禮安云警聯網云平臺，如需接入其它平臺或組織用戶接入，請咨詢當?shù)胤?wù)商或致電艾禮安服務熱線：4006968182

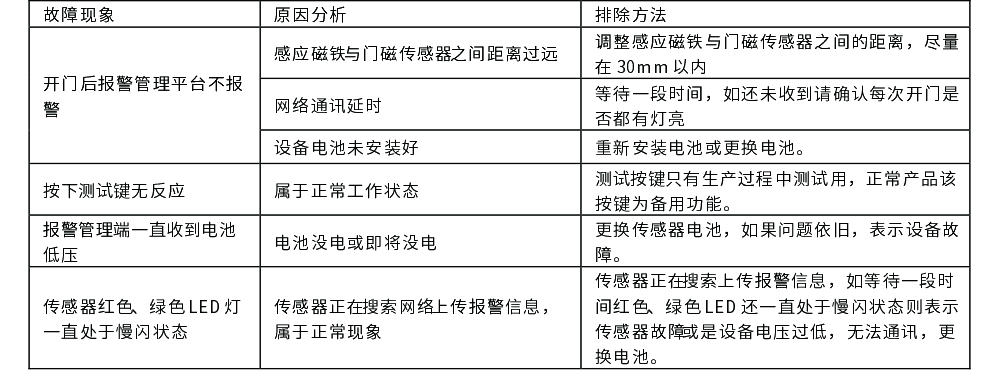

九、故障排除

十、產品維護與保養

1、傳感器在安裝后，請不要隨意拆裝或更換位置，以免照成設備損壞，若發現故障應及時進行檢查(見第九項)或返回廠家維修。

2、正常環境下，電池續航可達1年以上，但在高溫高濕等環境中使用將縮短續航時間。

3、當收到報警主機或軟件平臺提示門磁欠壓或電量低時，請及時更換相同型號電池，更換后，按下開門測試是否能正常報警，若報警正常則表示電池更換成功。

4、傳感器應在即將安裝前調試，在設備未安裝前應妥善保管并采取相應的防塵、防潮、防腐蝕措施。

5、如發生傳感器故障或其他問題，請不要私自拆卸傳感器進行維修，請斷開電源與當?shù)亟?jīng)銷商聯系維修處理。
