一、產品概述

JA-5198A（NB-IoT）是新一代智能煙霧探測器，能夠探測火災時產生的煙霧并及時發出報警信號。它采用NB-IoT通訊技術，不但可以完全避免復雜的安裝布線，還擁有超高的連接數量，即使同時接入數十萬設備，也能安全穩定的工作。

本產品由光電式感煙器、阻燃工程材料外殼及優良的生產工藝加工而成，外形美觀，工作穩定。可廣泛用于住宅、休閑廳、店鋪、倉庫等需要進行火災監測的場所。它采用DC3V鋰錳電池供電、功耗低，續航可達1年以上（具體視場所和報警次數決定），同時具有環境自檢、遠程指令下發參數設置，支持重連次數、重連周期、報警時長、報警閾值、低電閾值、遠程消音等功能設置，滿足各種場景的項目應用，符合國標《獨立式煙霧火災探測器》的技術要求。

二、產品參數

• 電源：DC3V  1600mAh  14505M鋰錳電池

• 工作電壓：DC2.5~3V

• 工作電流：靜態≤50uA、報警≤100mA

• 報警提示：紅色LED、聲光報警

• 報警聲壓：85dB/m

• 煙霧靈敏度：二級

• 工作環境：-10℃ ~50℃、≤95%RH（濕度）

• 監測面積：20平方米

• 執行標準：GB20517  2006

• 電池壽命：≥2年(由場所和報警次數決定)

• 網絡制式：支持電信和移動NB-iot平臺

• NB通訊頻段：B5、B8

三、產品使用環境

1、適用場所

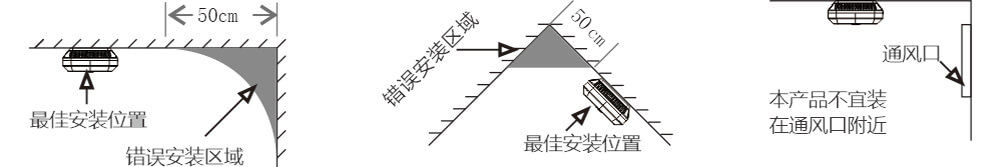

可廣泛用于住宅、店鋪、倉庫、賓館、公寓、廠房等場所。建議安裝在房頂中央，遠離死角區域。

2、不宜安裝的場所

A、塵埃、粉末和水蒸氣大量滯留的場所；

B、有可能產生腐蝕氣體的場所；

C、車庫、廚房等有煙停留的場所；

D、溫度過高、濕度過大的場所；

E、通風口（風速大于5米/秒的場所）；

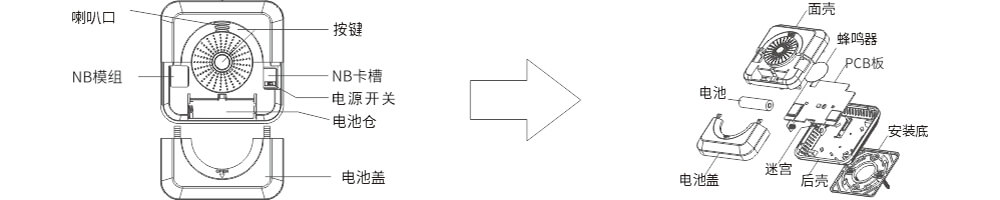

四、產品拆裝示意圖

智能煙霧探測器由多個部件組成，由電池蓋、電池倉、探測器主體及安裝底座等組成。如下圖所示：

五、產品安裝與使用

1、產品安裝說明：拿到產品時首先確認包裝完好，再打開包裝。

1.1、 找到智能煙霧探測器的打開方向，用雙手抓住探測器，用大拇指按住電池蓋，向前推。如下圖：

1.2、 打開電源開關：正常使用時將電源開關撥到ON位置（出廠電源開關在數字1端）。

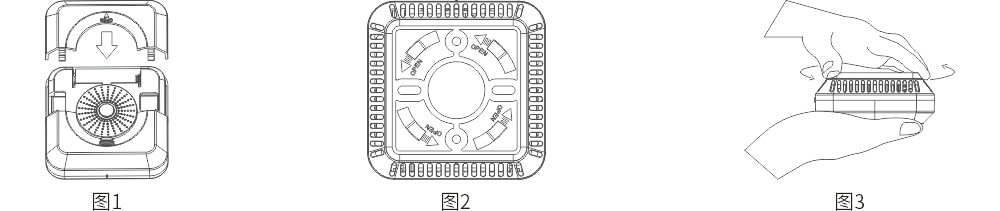

1.3、 探測器電池安裝完畢后，測試無任何問題，蓋上電池蓋。如下圖1所示：

1.4、 打開安裝底座：探測器底部為分離式安裝底座，用手抓住底座按標識逆時針旋轉打開。如上圖2、3：

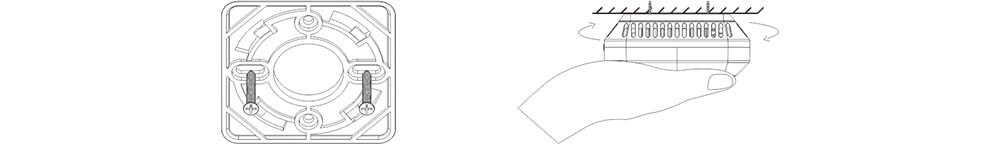

1.5、探測器安裝：將底座放到安裝位置對應的安裝孔，畫上標記，再對應標記打兩個孔，將膠粒塞入剛打好的孔內，放上底座用螺絲釘將底座固定好，最后把探測器對應底座掛上即可。如下圖：

2、使用說明

前提：將設備插入物聯網專用NB卡

2.1、 指示燈狀態說明

a)、上電后，藍色指示燈常亮，代表設備進入自檢，自檢時間約20s，藍色指示燈熄滅，代表自檢成功；

b)、自檢成功后，綠色指示燈閃爍5次，代表上網成功；如果藍色指示燈一直常亮，代表上網失敗；

C)、設備發生報警狀態，紅、綠色指示燈快速交替閃爍；直到報警復位，指示燈停止閃爍。

2.2、 蜂鳴器說明

a)、自檢狀態：按鍵自檢時，蜂鳴器鳴響三聲；

b)、電池低壓狀態：當電池低壓時，每隔2分鐘，蜂鳴器會響一聲提示電池低壓；

c)、探測器報警狀態：當煙霧濃度達到報警值時，蜂鳴器鳴響，如果煙霧一直未散去，蜂鳴器會一直長響，直到有煙霧散去或有人按下自檢按鈕（消音）時才能恢復正常；

2.3、 報警測試

在探測器正常工作狀態下，按下探測器自檢按鈕，LED燈閃爍同時蜂鳴器鳴響三聲，表示自檢成功，如按下自檢按鈕，設備無任何變化，請注意檢查電源開關是否打開；及檢測探測器電池是否正常，如電池沒電或者電壓過低時，請及時更換電池

2.4、 噴煙測試

在探測器正常工作狀態下，做噴煙測試，當探測器檢測到煙霧進入探測器時，LED指示燈閃爍，同時蜂鳴器鳴響。

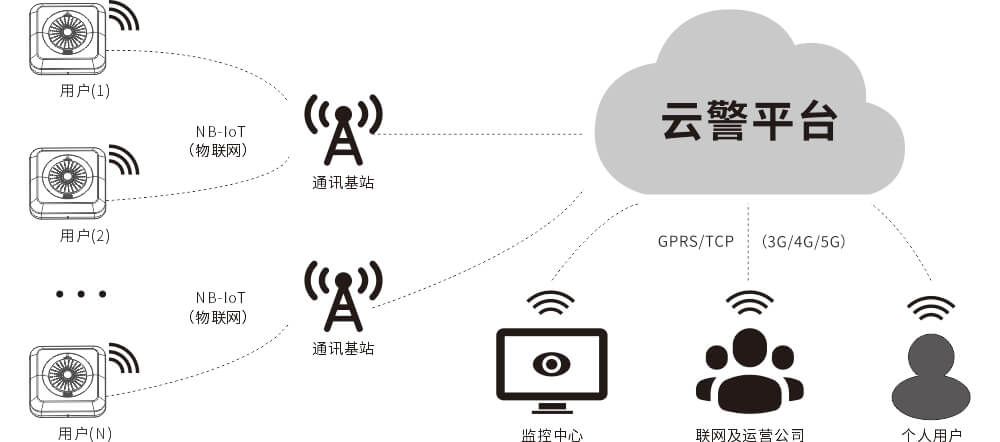

六、系統工作示意圖

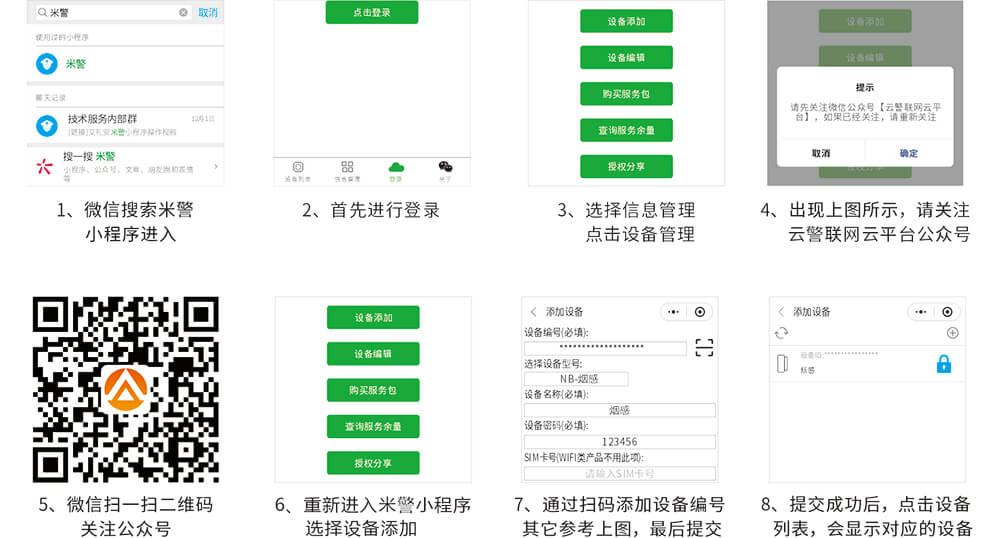

七、米警小程序添加步驟

注：以上方法僅適用于個人用戶接入艾禮安云警聯網云平臺，如需接入其它平臺或組織用戶接入，請咨詢當?shù)胤?wù)商或致電艾禮安服務熱線：4006968182

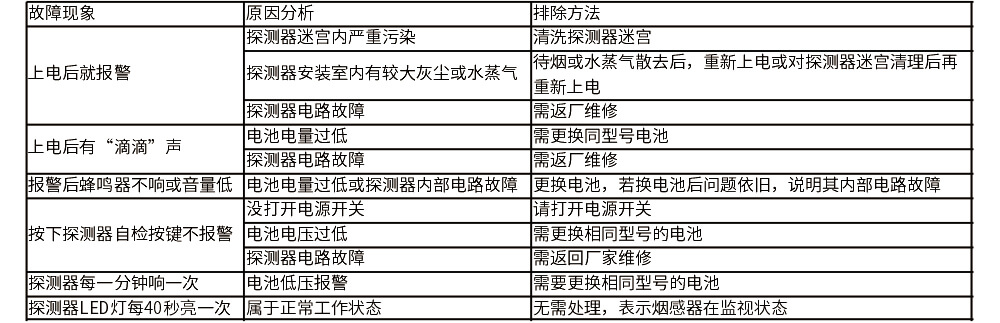

八、產品故障排除

九、產品維護與保養

1、探測器在安裝后，每月需按下測試按鍵測試，若發現故障，請及時進行檢查或返回廠家維修。

2、正常環境下，電池續航可達2年以上，但在高溫高濕等環境中使用將縮短續航時間。

3、當探測器電池欠壓時，請及時更換相同型號電池，更換后，按下自檢按鍵能發出聲光報警提示即為更換成功。

4、探測器應在即將調試前安裝，在安裝前應妥善保管并采取相應的防塵、防潮、防腐蝕措施。

5、如發生探測器故障或其他問題，不要私自拆卸探測器進行維修，請斷開電源與當?shù)亟?jīng)銷商聯系。

6、遇到火災，探測器報警之后，建議更換新電池（火災發生時，探測器會一直報警，直到煙霧散去或沒電才會停止）。
