概述

POE網絡紅外電子光柵是基于TCP/IP網絡通訊的周界入侵探測設備，主要用于一些具備TCP/IP網絡或光纖通訊的場所。

設備通過TCP/IP向遠程監控中心、報警主機（網絡通訊主機）、管理平臺發送狀態信息。報警主機或后端軟件平臺收到設備的運行狀況后，管理人員可及時進行日常維護或故障排查，使POE網絡紅外入侵報警系統運行更穩定、更可靠、更智能。

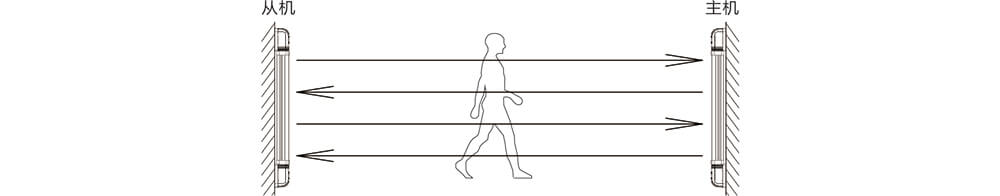

POE網絡紅外入侵探測器分為主機與從機，主機與從機之間以互射式發射接收工作。當主機與從機之間發射光束被遮斷（有物體遮擋）1光束或多光束時探測器發出報警信號

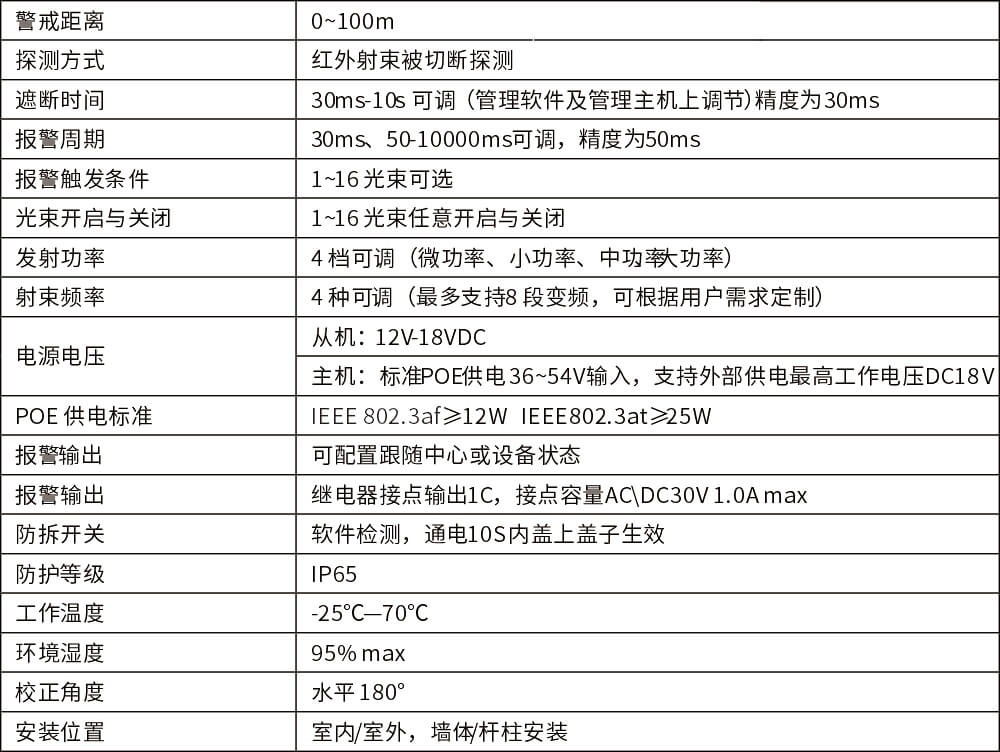

一、技術參數

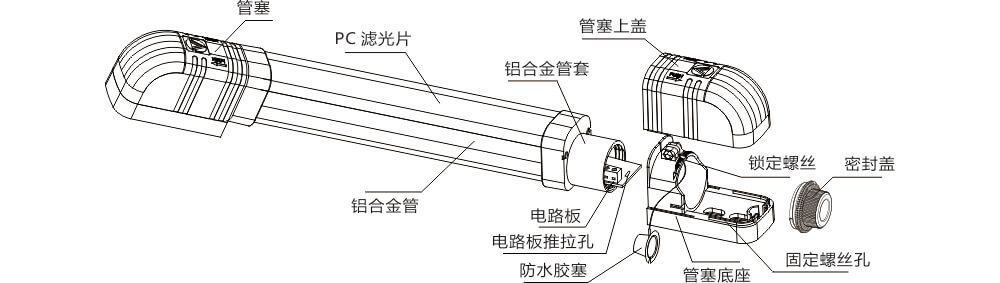

二、 產品結構說明

三、產品使用及配置說明

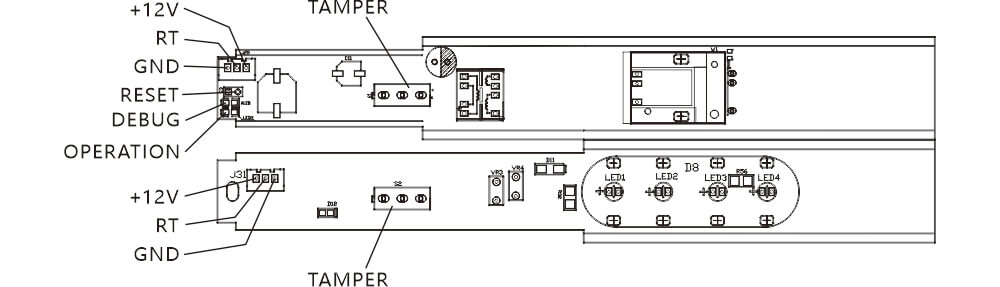

1、光柵主機狀態標識說明

TAMPER：為防拆開關。當設備外殼被打開時報警，若設備上電后10秒內未將外殼蓋上，防拆功能自動失效。

+12V：為主機從機電源輸入輸出正極。POE光柵安裝時光柵從機需從光柵主機供電。

GND：為主機從機電源輸入輸出負極。

RT：為POE光柵主機與從機之間的同步線。POE光柵主機與從機之間必須接上同步線才能正常工作。

RESET：為恢復出廠設置插線帽。將該插線帽插上，重新上電，聽到蜂蜜器響嘀聲3次，ALED（DEBUG）和LED3（OPERATION）燈快閃后再斷開該插線帽并斷電重啟，即恢復成功。

DEBUG：為調試指示燈。正常狀態下該燈慢閃，當設備進入調試模式時該燈每5秒快閃一次（爆閃），輔助調試人員快速找到該設備所在位置。

OPERATION：為設備運行狀態指示燈。設備正常啟動時慢閃；設備未正常啟動時該燈熄滅；設備正常運行

2、蜂鳴器狀態說明

工作模式下，光柵報警時蜂鳴器響，如光柵一直報警則蜂鳴器響5秒后停止；

調試模式下，若光柵所有光束對光良好則蜂鳴器不響，如光柵同步線異常則蜂鳴器長響，對光不準時蜂鳴器間斷長響。

3、產品接線說明

3.1、尾線

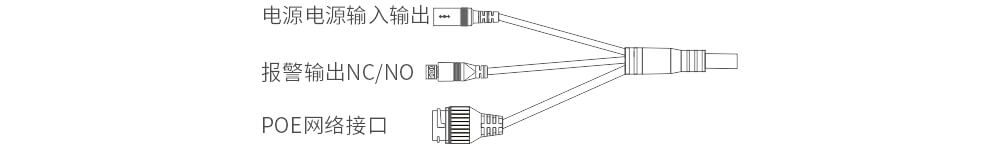

本產品為網絡POE供電設備，采用尾線方式外接線，如下圖

POE網絡接口：可直接接入帶POE功能的交換機中聯網使用，也可接入普通路由器或交換機中聯網使用（注：當接入普通交換機中時請使用外部供電DC12V電源）。

電源輸入輸出接口：當接入POE交換機時，該接口輸出DC12V1A電源。

報警輸出接口：正常狀態下該接口為繼電器常開（NO）輸出，報警時繼電器閉合。該接口可用于驅動現場警號或輸出聯動其它防區設備。

3.2、光柵主機、從機接線說明

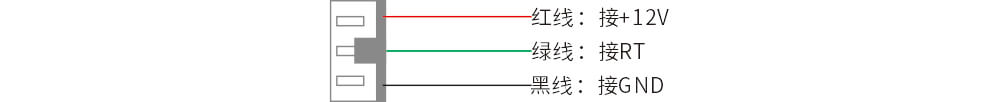

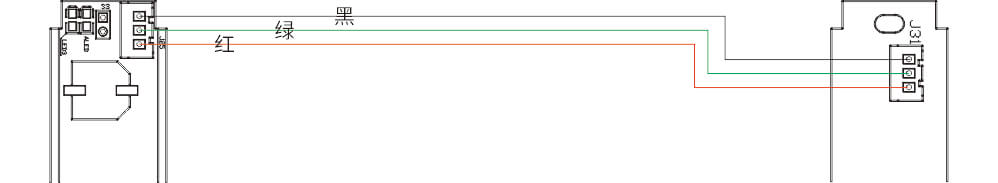

POE光柵主機與從機之間為3P插頭外接線方式連接，紅色線為電源正極、綠色線為同步線、黑色線為電源負極。如下圖

主從機接線方式，如下圖

注：光柵從機如需要單獨供電時、輸入電壓為DC12~18V，注意正負極不能接錯。

四、 配置工具的使用說明

進行各項編程設置說明

1、功能碼、主碼、從碼是報警主機編程菜單層次顯示的名稱。

2、功能碼、主碼不能修改，只能對從碼的編程值進行修改。

3、從碼編程值可編輯，選定要修改的從碼，點擊修改。

1) 默認值：從碼出廠設定好的編程值

2）值長度：編程值的長度大小

3）編程值：輸入新的編程值

4）遞增值：修改下一個從碼，其值為編程值+遞增值

5）數量：需要修改的從碼的數量

6）描述：對一些編程值功能的解釋

注意：

每次修改后都需要保存，若提示：“密碼錯誤，斷開連接”、“通訊錯誤，請重啟設備”和“接聽端口被占用”，請查看編程密碼是否正確、UDP端口號是否被其他軟件占用，查看是否重復打開了配置工具。

打開軟件時，若提醒 “數據被破壞或者配置文件不存在”，請查看軟件與配置文件在同一文件夾。配置數據文件名是否改變。

說明：

編程密碼默認為 123456，若忘記密碼，可恢復出廠設置。

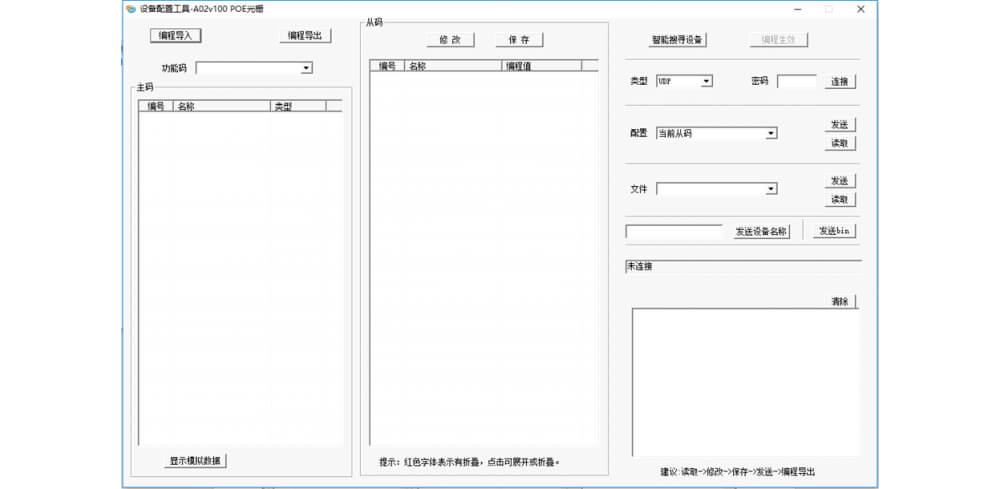

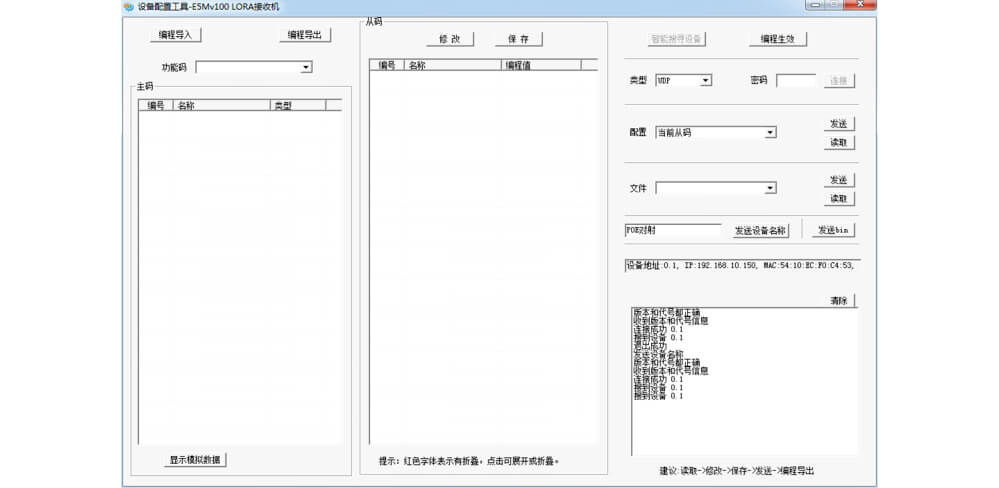

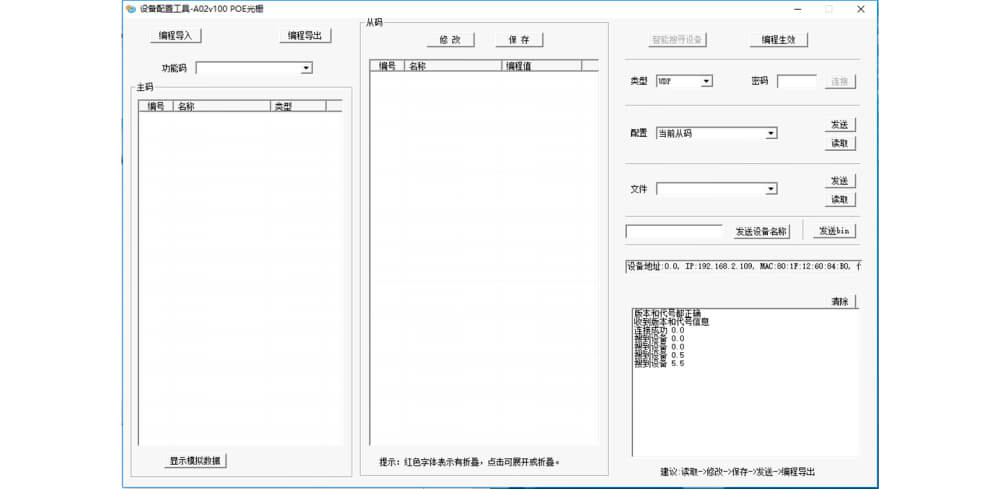

1、設備啟動完成后，打開軟件，點擊“智能搜尋設備”-“搜尋”,點擊對應的設備，輸入“密碼”，點擊“編程開始”。

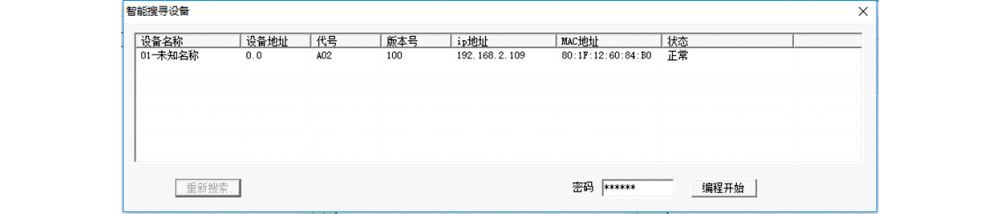

搜索窗口

連接成功后顯示如右圖

注意：連接后一定要確認是否有連接成功的信息確認，信息如下?tīng)顟B(tài)，如無該信息顯示或是顯示其它狀態信息表示該設備未正常連接或是所連接設備不是POE光柵。

2、進入編程界面，可進行對應的編程項修改、保存、讀取、查詢、編程等操作。通過軟件可查詢到模塊的布撤防狀態、防區是否觸發，防區是否報警、輸出的狀態、模塊與中心的通訊狀態、設備狀態等等，如完成編程或查詢后，點擊“編程生效”退出。

3、編程舉例，把“中心IP地址”修改為192.168.1.123。

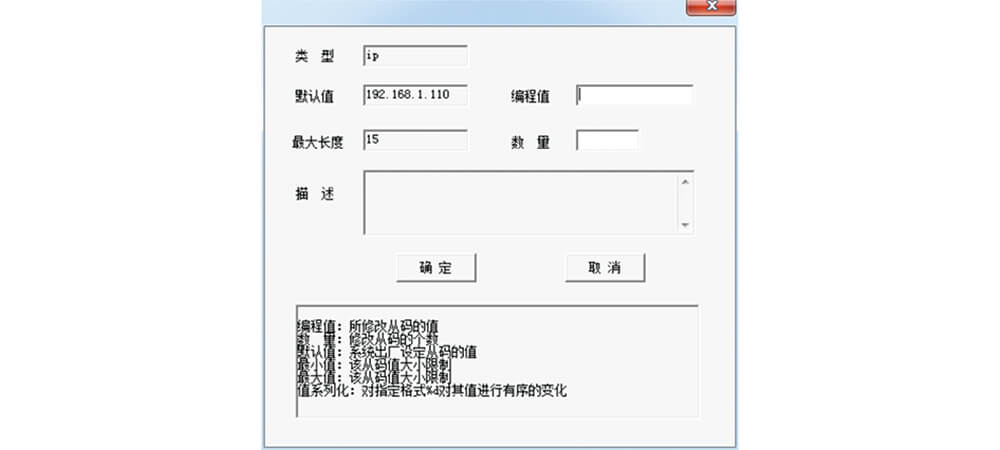

（1）在功能碼下拉中選中“2-.IP設置”，再在主碼中選中“3 中心IP地址”，再選中從碼中的“中心1 Ip地址”，點擊修改，如下圖所示。

（2）在編程值中填入“192.168.1.123”，數量為1（數量為要修改的從碼數量，從當前從碼開始往下數多少個為修改的編程值，默認輸入1即可），點擊確定。再點擊主界面的“保存”。

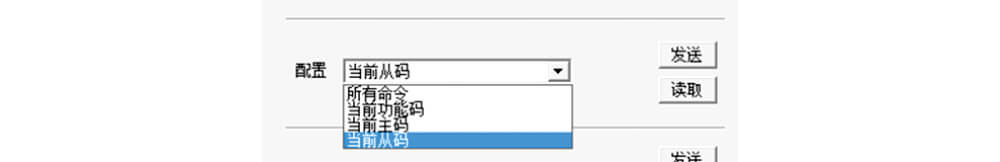

（3）在主界面的“配置”-“范圍”中選中“當前從碼”，如下圖。

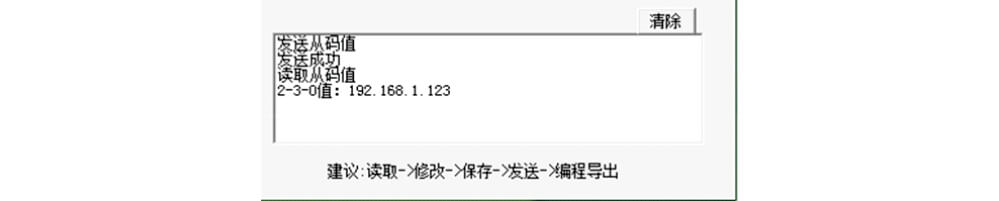

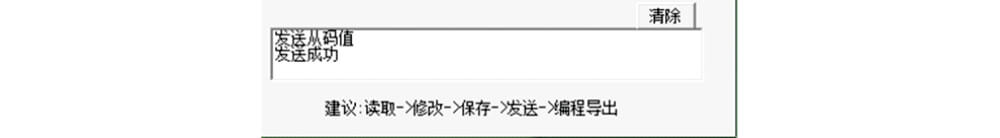

（4）完成上述操作后，點擊“發送編程命令”，即可完成編程。此時狀態處會顯示如下圖。

（5）上述操作已完成對“中心IP地址”的編程，此時用戶可點擊“讀取編程值”來檢驗是否配置正確。查詢?nèi)缦聢D所示。

（6）編程完成后，用戶點擊“編程生效”讓設備重啟，此時設備將會更新配置數據，采用新的配置運行

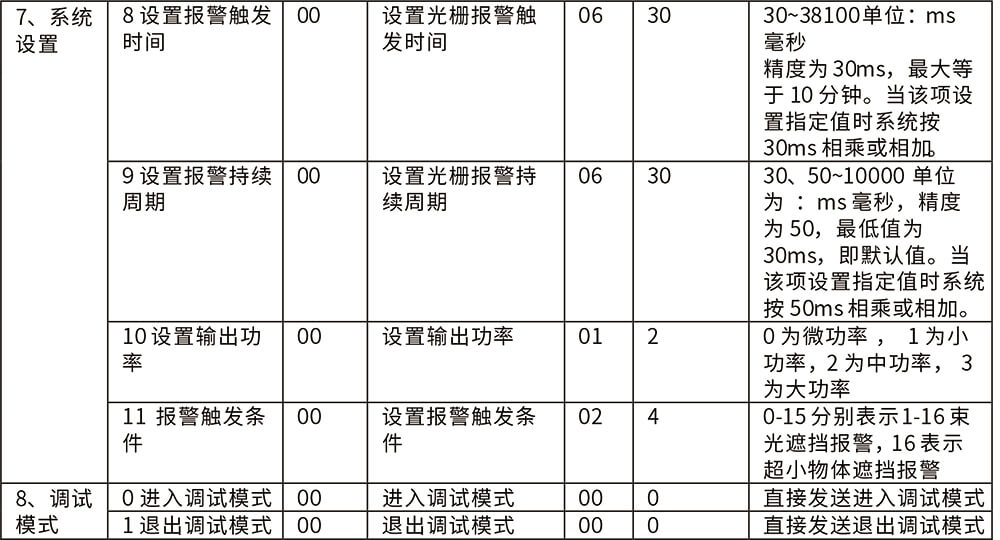

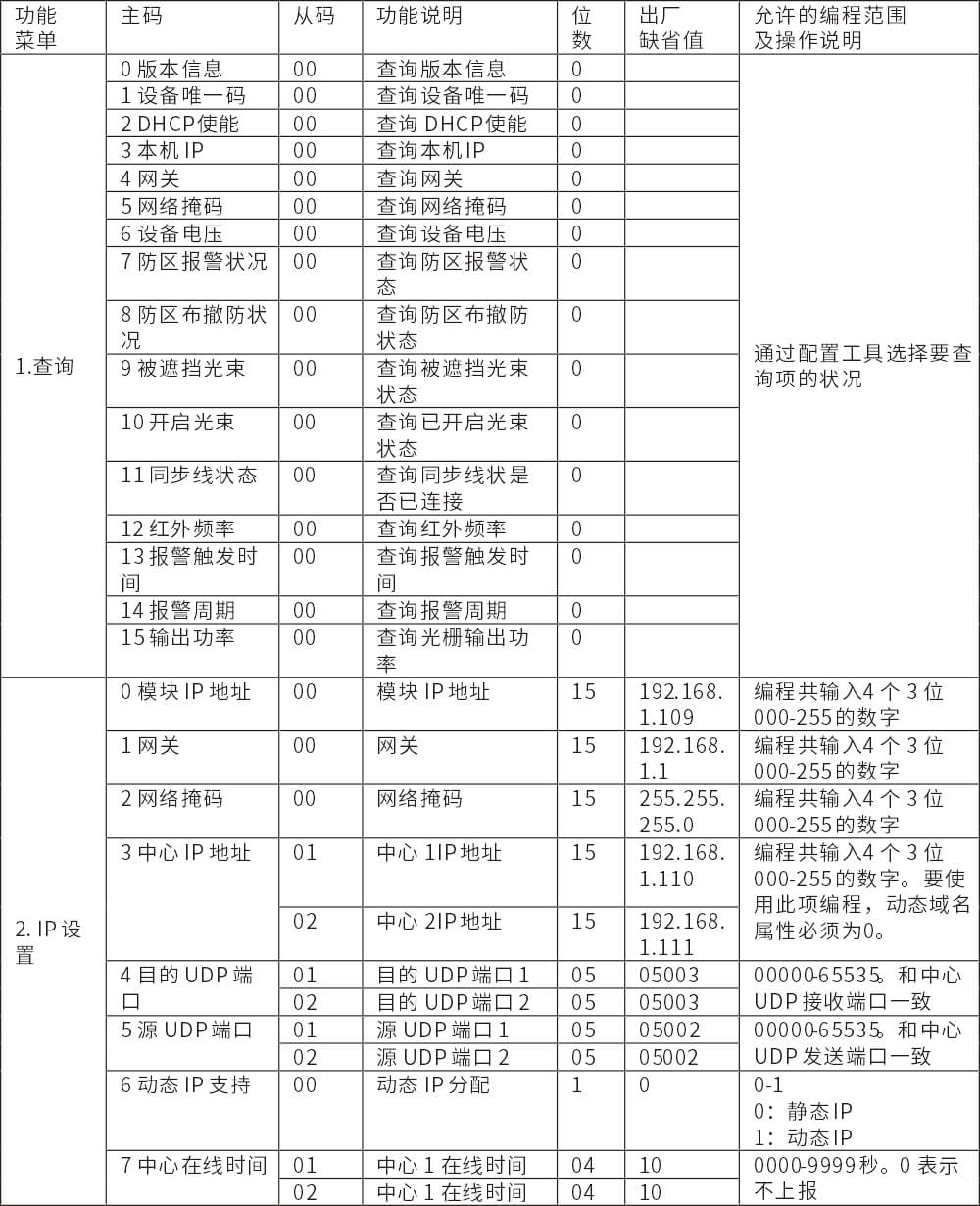

編程項說明

五、安裝說明

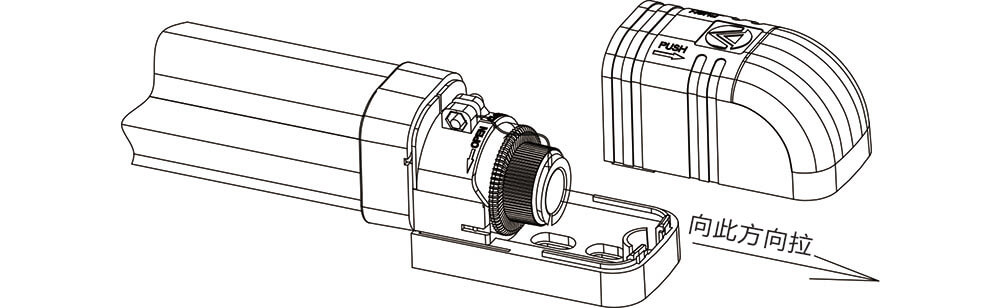

1、用手抓住管塞上蓋向后拉打開上蓋

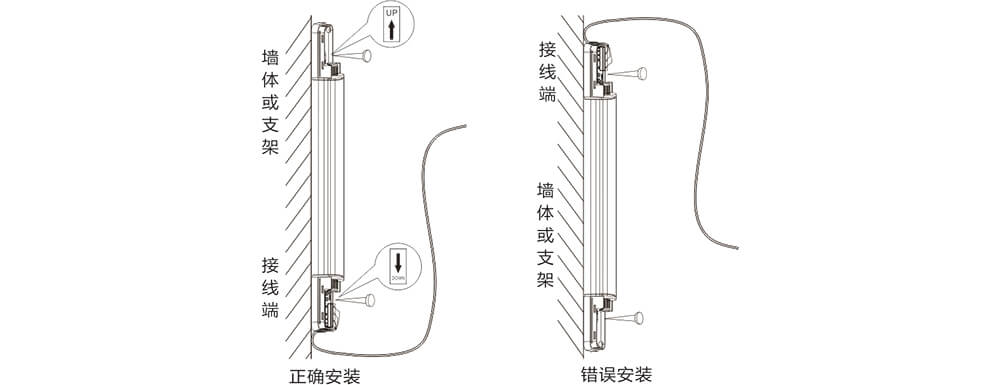

2、用∮6鉆頭在墻上鉆好安裝孔，釘進塑膠往，裝上螺釘套筒，然后將M4*25的自攻螺釘將上下安裝座固定(下圖)，一對光柵的主機和從機高度要在同一水平面上，并且要垂直于地面，注意:紅外光柵有接線端的一端在下方，另一端在上方，否則會產生漏水現象。

注意：

1、室外安裝時接線端必須朝下安裝！

2、達在同一直線上或者同一平面上)安裝了多對光柵使用時，必須在配置工具或管理軟件上配置將每一對光柵的頻率交錯使用，POE光柵頻率最多為8組。

3、對光說明

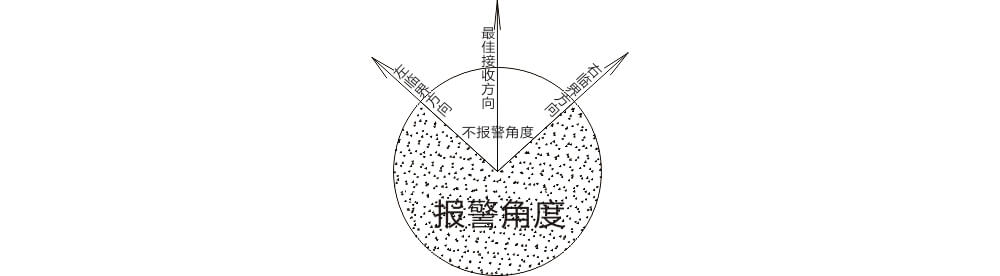

3.1、目測調整紅外光柵的主機和從機對準，接通POE網線，在電腦配置工具中將POE光柵進入到調試模式后（詳見配置說明章節），左右慢慢的旋轉光柵主機或從機，當蜂鳴器不響說明光柵已對準，但是一般情況下把光柵主機慢慢左旋轉到剛好報警的位置(左臨界方向)，然后再慢慢地把光柵主機右旋轉到剛好報警的位置(右臨界方向)，最后把光柵調到這兩個位置的夾角平分線的位置(最佳接收方向)。

3.2、確認光柵對光完成后，擰緊紅外光柵上/下管塞的轉向鎖定螺絲，然后再用硅膠防水塞把線套住塞緊在密封蓋上，最后蓋上管塞上蓋;

3.3、檢查紅外光柵功能是否正常，遮擋紅外光柵，紅外光柵的主機蜂鳴器響，管理軟件中顯示所有光束全部無遮擋則表示工作正常(如下圖)。

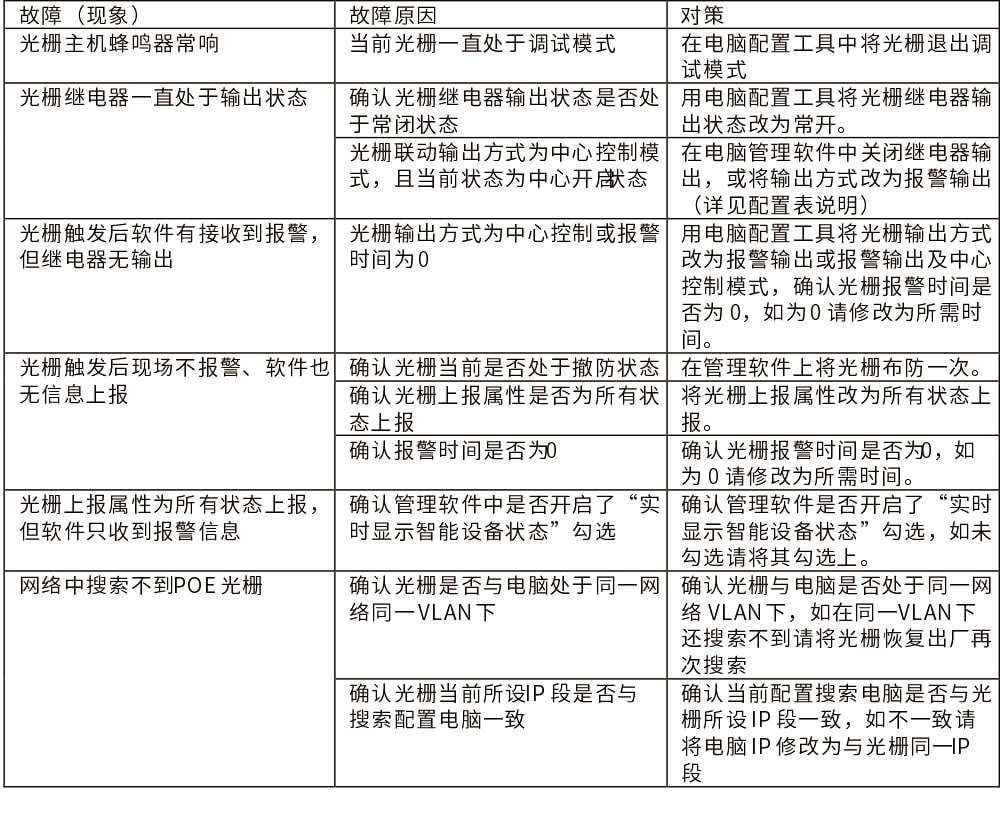

六、常見故障分析及排除
